特性

• ±2°C精度（-25°C至+100°C）9位数字温度计
• 用于监控PC电源的六个8位ADC通道
• 两个转速计输入
• 用于风扇速度控制的8位DAC
• 为所有测量参数（温度、电压、风扇速度、入侵检测）提供可屏蔽系统中断
• 用户可编程限制设置
• 通过2线/SMBus接口传输数据
• 两个地址输入支持在单条总线上运行多达四个DS1780
• 工作电压范围：2.8V至5.75V
• 24引脚173mil TSSOP封装(DS1780E)

产品详情和应用

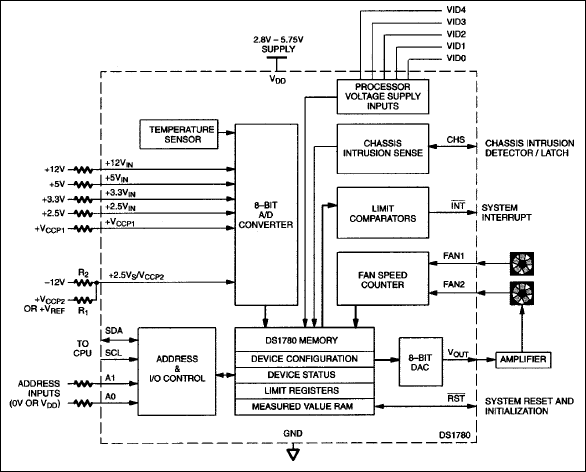

DS1780是一款高度集成的系统仪表监控器，非常适合用于个人计算机或任何基于微处理器的系统。它可监控温度（-25°C至+100°C范围内精度为±2°C）、六个电源电压以及两个风扇的速度。风扇速度也可以使用DS1780的内部8位DAC进行控制。所有测量值均在内部转换为数字格式，以便CPU进行处理。

DS1780可通过支持内部去抖和延迟的远程复位功能复位至默认上电状态。DS1780还具有中断功能，经过编程后，可在任何受监控参数超出规格时激活。对于板级可测试性，内部NAND TREE功能简化了系统设计，机壳入侵输入增强了系统安全性。

编程和数据读数可通过具有2位寻址能力的简单2线接口进行访问。DS1780的电源范围为2.8V至5.75V，支持对3V或5V系统进行参数监控。DS1780采用24引脚173mil TSSOP封装(DS1780E)。

应用

• 计算机图形系统
• 工业仪器仪表
• 笔记本电脑
• 便携式终端
• 存储区域网络(SAN)
