ADI亚德诺 MAX6686 产品介绍

2026-03-09 0次

特性

引脚可编程低温门限，范围+40°C至+80°C或+75°C至+115°C (级差5°C)

预置高温门限：+120°C或+125°C

漏极开路、低电平有效的高温报警输出

CMOS推挽式、高电平有效或漏极开路、低电平有效的低温报警输出

精度1.5°C

3.0V至5.5V供电、200µA电源电流

8引脚µMAX封装

产品详情和应用

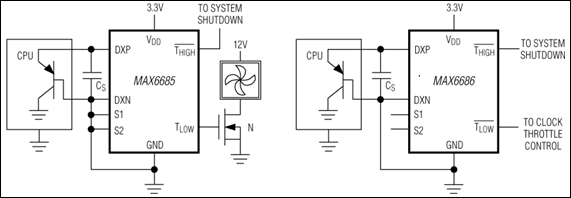

MAX6685/MAX6686是双输出温度开关，用一个外部连接为二极管形式的晶体管作为测温元件。这些器件有两个逻辑输出(T_HIGH和T_LOW)，T_HIGH在远端温度超出工厂编程的+120°C或+125°C上限时被置为逻辑报警状态。T_LOW在远端温度低于下限时被置为报警状态，温度下限可由引脚S1和S2控制。温度下限提供两个范围，级差5°C。这两个温度范围是+40°C至+80°C和+75°C至+115°C。两个输出的滞回设为5°C。

MAX6685/MAX6686的T_HIGH是漏极开路、低电平有效输出；MAX6685的T_LOW为CMOS推挽式、高电平有效输出；MAX6686的T_LOW为漏极开路、低电平有效输出。它们均采用节省空间的8引脚µMAX封装。

应用

CPU温度保护
风扇控制
FPGA温度保护
多芯片模块
