特性

• 对 RTD、热电偶、热敏电阻和二极管直接进行数字化
• 2.85V 至 5.25V 单电源供电
• 以 ºC 或 ºF 为单位报告结果
• 20 个灵活的输入支持传感器互换
• 自动热电偶冷结补偿
• 用于热电偶、RTD 和热敏电阻的内置标准和用户可编程系数
• 可配置的2、3 或 4 线式RTD配置
• 测量热电偶负电压
• 自动熔断、短路和故障检测
• 缓冲输入支持外部保护
• 50Hz/60Hz 同时抑制
• 集成 10ppm/°C（最大值）基准电压源（I级）

产品详情和应用

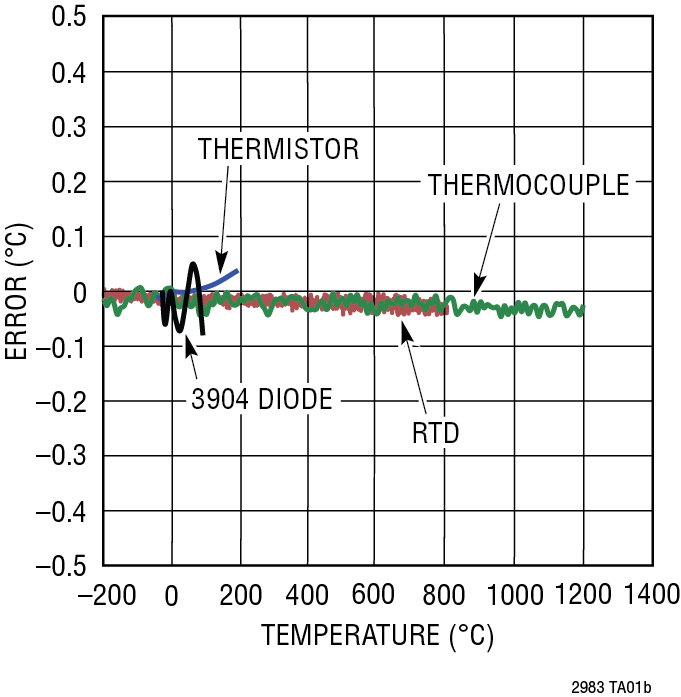

LTC2983 测量各种温度传感器并数字输出结果（以 °C 或 °F 为单位），具有 0.1°C 精度和 0.001° C 分辨率。LTC2983 可以测量几乎所有标准（B、E、J、K、N、S、R、T 型）或自定义热电偶的温度，自动补偿冷端温度并实现结果线性化。该器件还可以使用标准的 2，3 或 4 线式 RTD、热敏电阻和二极管来测量温度。它具有 20 个可重新配置的模拟输入，支持许多传感器连接和配置选项。LTC2983 包括适用于每种温度传感器的激励电流源和故障检测电路。

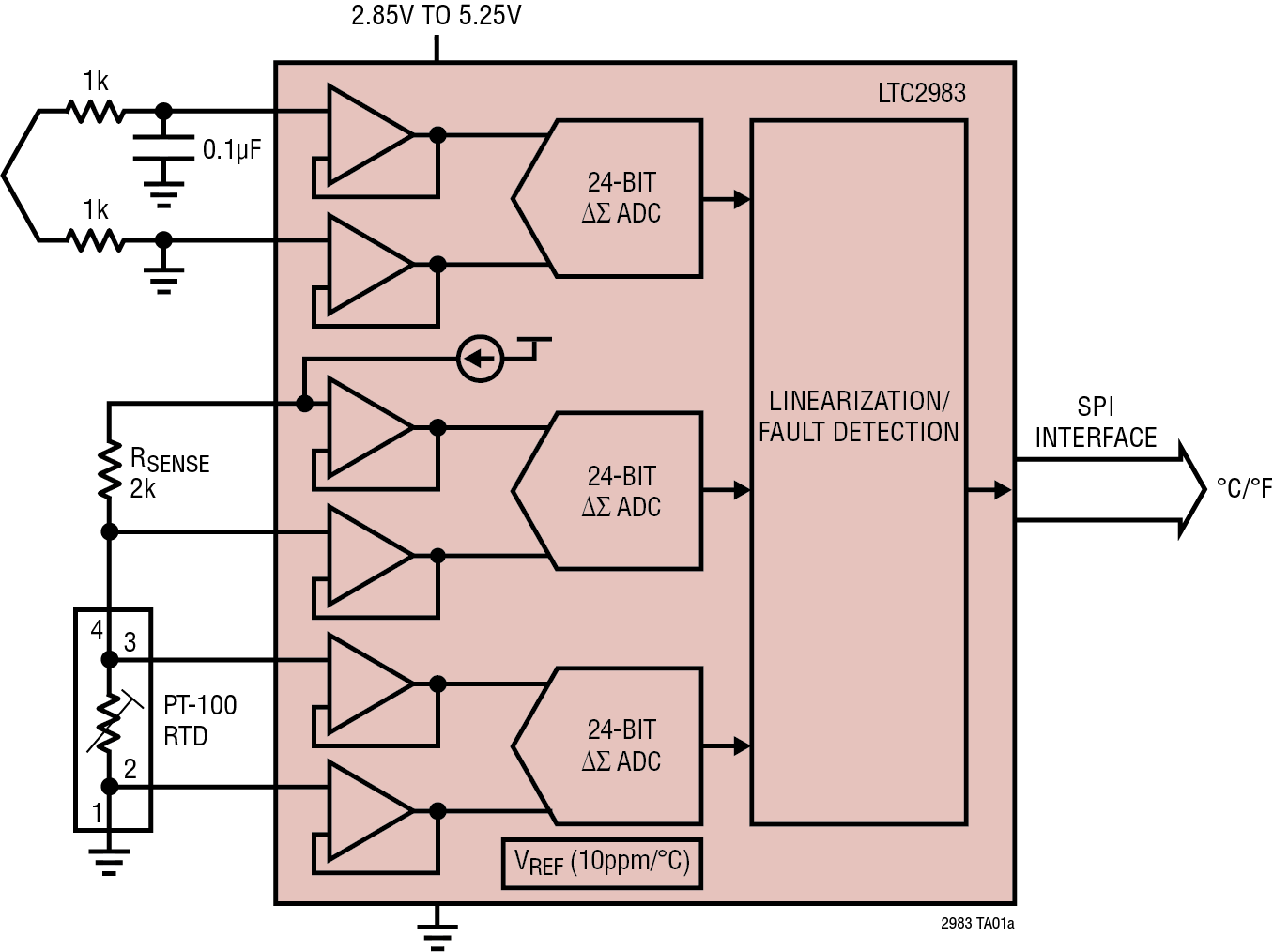

LTC2983 可直接与接地参考传感器接口，无需电平转换器、负电源电压或外部放大器。所有信号通过由内部 10ppm/°C（最大值）基准电压源驱动的三个高精度、24 位 ΔΣ ADC 进行缓冲和同步数字化。

应用

• 直接热电偶测量
• 直接 RTD 测量
• 直接热敏电阻测量
• 自定义传感器应用
