特性

• 1.7V至3.7V低压工作范围，扩展工作范围
• 最大程度提高各种热管理应用的系统精度
  • 温度测量范围：-55°C至+125°C (-67°F至+257°F)
  • 在-25°C至100°C温度范围内提供±2°C测量精度
  • 用户可配置温度计分辨率，从9位(默认值)至12位(0.5°C至0.0625°C)
• 轻松升级LM75：引脚和软件兼容
• 多节点共用同一总线简化分布式温度检测应用
  • 2线总线可挂接多达8片DS75LV
• 提高可靠性和系统稳定性
  • 数据线具备内部噪声抑制(50ns抗尖峰脉冲)
  • 总线超时功能可防止2线接口出现闭锁
• 内置关断模式，最大程度降低功耗
• 灵活的用户自定义温度监控模式，可编程故障容错

产品详情和应用

这款低压(1.7V至3.7V)数字温度计和温度调节芯片在-55°C至+125°C温度范围内提供9、10、11、12位数字温度读数，在-25°C至+100°C温度范围内提供±2°C的测量精度。上电之后，DS75LV默认为9位分辨率，兼容于LM75软件。与DS75LV的通讯可通过简单的2线串行接口实现。芯片具备三个地址设置引脚，允许8个DS75LV挂接在同一2线总线上，大大简化了分布式温度检测应用。

DS75LV芯片有一个专用的漏极开路输出(O.S.)和可编程故障容限，允许用户定义触发O.S.报警输出的连续故障条件。根据用户对触发门限(T_OC和T_HYST)的定义，该芯片提供两种温度调节模式。

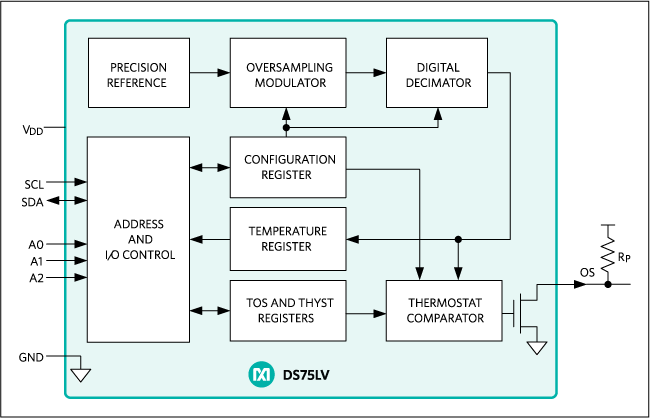

完整数据资料中的图1所示给出了DS75LV的方框图，详细的引脚说明在完整数据资料的表1中给出。

应用

• 任何对温度敏感的系统
• 蜂窝基站
• 办公设备
• 个人计算机
