特性

• 12位温度-数字转换器
• B级精度±1.0°C（0°C至70°C）
• A级精度±2.0°C（–25°C至100°C）
• SMBus/I₂C兼容接口
• 工作温度范围：−55°C至+125°C
• 工作电压范围: 从 2.7 V 至 5.5 V
• 过温指示器
• 低功耗关断模式
• 功耗：79 μW（典型值，3.3 V）
• 小型低成本8引脚MSOP锡铅和无铅封装
• 标准8引脚SOIC无铅封装

产品详情和应用

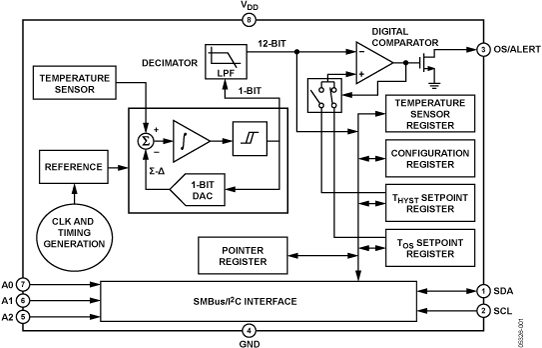

ADT75是一款完整的温度监控系统，采用8引脚MSOP和SOIC封装。 该器件内置一个带隙温度传感器和一个12位ADC，用于监控温度并进行数字转换，分辨率为0.0625°C。ADT75与LM75和AD7416引脚兼容且寄存器兼容。

ADT75的额定工作电压范围为2.7 V至5.5 V，工作电压为3.3 V时，平均电源电流的典型值为200 μA。

ADT75提供关断模式来实现器件断电，关断电流典型值为3 μA。 ADT75的额定工作温度范围为-55°C至+125°C。

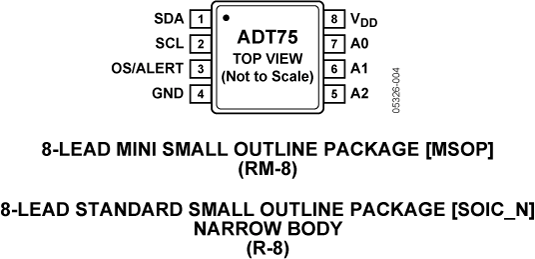

有三个引脚（A0、A1和A2）可用于地址选择。 还有一个开漏OS/ALERT输出，当温度超过可编程限值时，该引脚进入有效状态。 该引脚能够以比较器模式或中断模式工作。

产品特色

1. 片内温度传感器，可以精确测量环境温度。测量温度范围为−55°C至+125℃。
2. 电源电压：2.7 V至5.5 V。
3. 采用节省空间的8引脚MSOP和8引脚SOIC封装。
4. 温度精度：±1°C（最大值）。
5. 温度分辨率：0.0625°C。
6. 关断模式下，功耗降至3 μA（典型值）。
7. 一条SMBus/I2C总线最多支持8个ADT75。

应用

• 隔离传感器
• 环境控制系统
• 计算机热量监视
• 热防护
• 工业过程控制
• 电源系统监视器
• 手持式应用
