特性

• 直接数字化 2 线、3 线或 4 线 RTD、热电偶、热敏电阻和二极管
• 片内 EEPROM (LTC2986-1) 存储通道配置数据和自定义系数
• 2.85V 至 5.25V 单电源
• 10 个灵活的输入，可接入互换传感器
• 自动热电偶冷端补偿
• 热电偶、RTD 和热敏电阻的内置标准和用户可编程系数
• 测量负热电偶电压
• 自动烧毁、短路和故障检测
• 缓冲输入，可获得外部保护
• 同时抑制 50Hz/60Hz
• 包括 15ppm/°C（最大值）参考
• 包括特殊保护模式

产品详情和应用

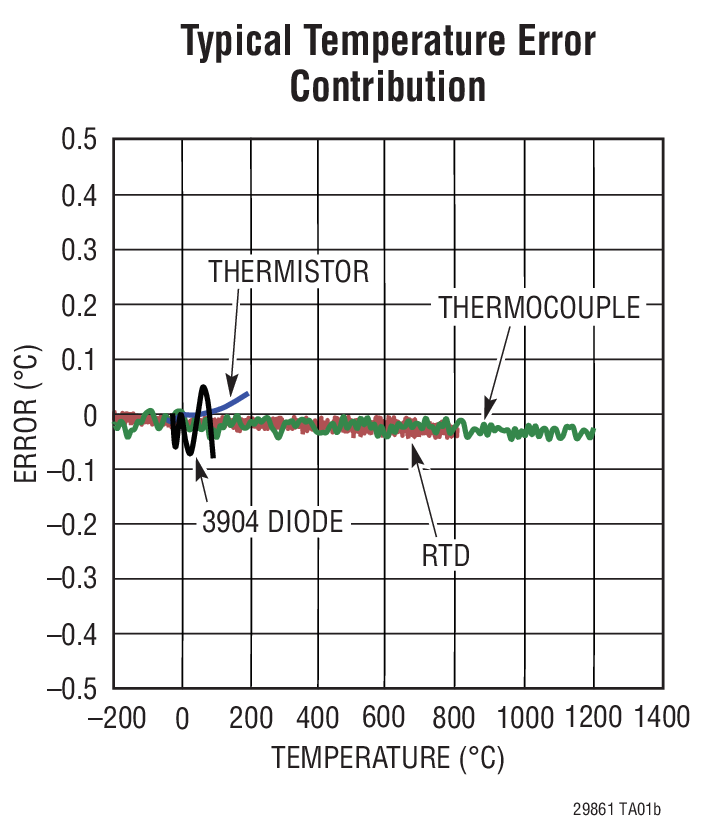

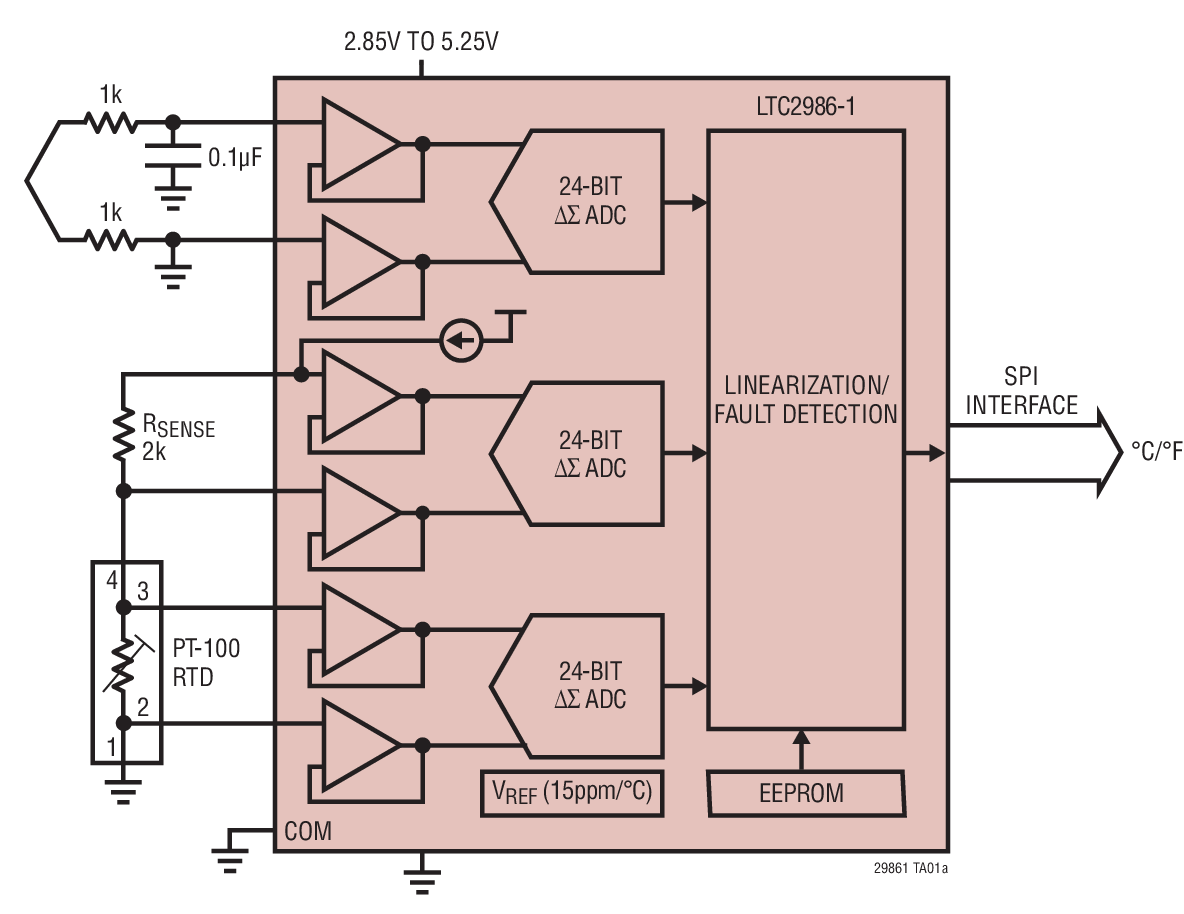

LTC2986测量各种温度传感器并数字输出结果（以°C或°F为单位），具有0.1°C精度和0.001°C分辨率。LTC2986可以测量几乎所有标准（B、E、J、K、N、S、R、T型）或自定义热电偶的温度，自动补偿冷端温度并实现结果线性化。该器件还可以使用标准的2线、3线或4线RTD、热敏电阻和二极管来测量温度。LTC2986包括适用于每种温度传感器的激励电流源和故障检测电路。

LTC2986/LTC2986-1是20通道LTC2983/LTC2984的10通道软件和引脚兼容版本。其他特性包括可在通用多传感器应用中实现轻松保护的特殊模式、通用ADC读数的自定义表，以及有源模拟温度传感器的直接温度读数。LTC2986-1是LTC2986的EEPROM版本。

应用

• 直接热电偶测量
• 直接RTD测量
• 直接热敏电阻测量
• 自定义传感器应用
