特性

• 采用J型(AD596)或K型(AD597)热电偶工作
• 内置冰点补偿
• 温度比例工作模式：10 mV/°C
• 低成本
• 温度设定点工作模式：开/关
• 可编程的开关迟滞
• 高阻抗差分输入

产品详情和应用

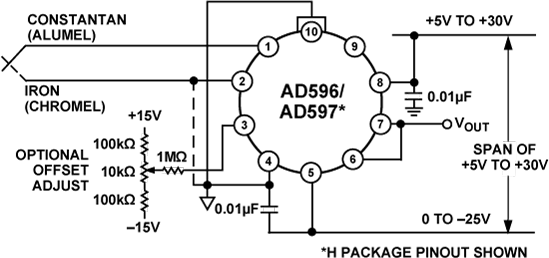

AD596/AD597是一款单芯片温度设定点控制器，专门针对高温环境（如烤箱控制引用中的）进行了优化。该器件可对J或K型热电偶输入进行冷结补偿和放大，从而得出与温度成比例的内部信号。接着，该器件将内部信号与外部施加的设定点电压相比较，从而产生低阻抗开关输出电压。死区或开关迟滞可使用单个外部电阻进行编程。或者，AD596/ AD597可配置成直接采用J或K型热电偶信号提供电压输出(10 mV/°C)。也可用作独立的电压输出温度传感器。

AD596/AD597可采用+5 V至+30 V的单电源或总范围最高至36 V的双电源供电。典型静态电源电流为160 µA，此时自热误差降至较低。

  AD596/AD597 H封装选项包括热电偶故障报警器，当在温度比例测量模式下工作时可指示热电偶引线是否断开。报警输出具有灵活的格式，可用于驱动继电器、LED或TTL逻辑。

器件封装采用质量可靠、经济有效的10引脚金属帽壳、8引脚小型塑封DIP或SOIC封装，调整后的工作环境温度范围为+25°C至+100°C。如果接受精度稍降，也可在扩展环境温度范围内工作。AD596可在J型热电偶的整个建议温度范围-200°C至+760°C内放大热电偶信号，而AD597则可处理-200°C至+1250°C的K型输入。

AD596/AD597在60°C环境温度下的校准精度为±4°C，而在+25°C至+100°C范围内的环境温度稳定性规格为0.05°C/°C。如果需要更高精度，或要在更低环境温度中使用，可以考虑AD594（J型热电偶）或AD595（K型热电偶）。
