特性

• 0.75°C 初始准确度 (A 版本)
• 极低的预热漂移
• 针对 E、J、K、R、S、T 型热电偶的预设输出
• 单 5V 至 ±20V 工作电源
• 480µA 典型电源电流

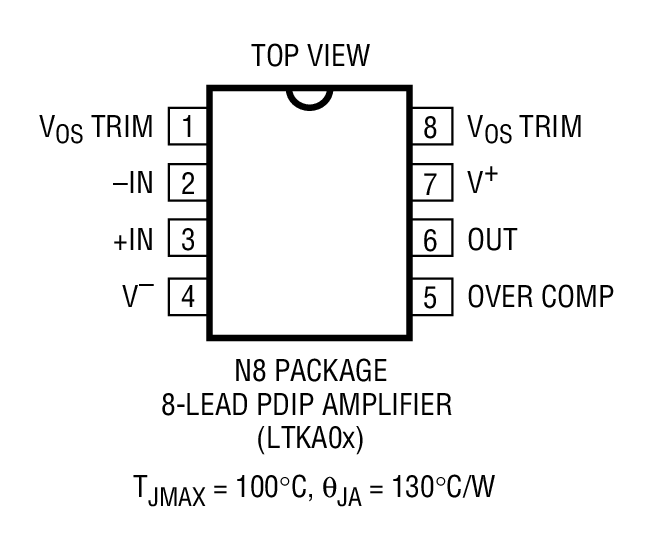

• 采用 8 引脚 DIP 封装

产品详情和应用

LTK001 是一款与一个匹配冷结点补偿器一起提供的热电偶放大器。通过分离放大器和补偿器功能，几乎消除了补偿器温升的问题。该补偿器是 LT®1025 冷结点补偿器的一款精选版本。也可以作为 LTKA0x 单独购买的放大器是专门针对热电偶应用特别选择的。它具有低电源电流以较大限度减小温度漂移、非常低的失调电压 (<35μV)、高增益、和极低的输入偏置电流 (<600pA) 以允许使用高阻抗输入滤波器而不降低失调电压或漂移性能指标。

该配套器件的匹配是通过按照补偿器和放大器初始 (室温) 误差的极性将其分离来完成的。这免除了对两个组件的误差进行求和运算以确定最坏情况误差的需要。

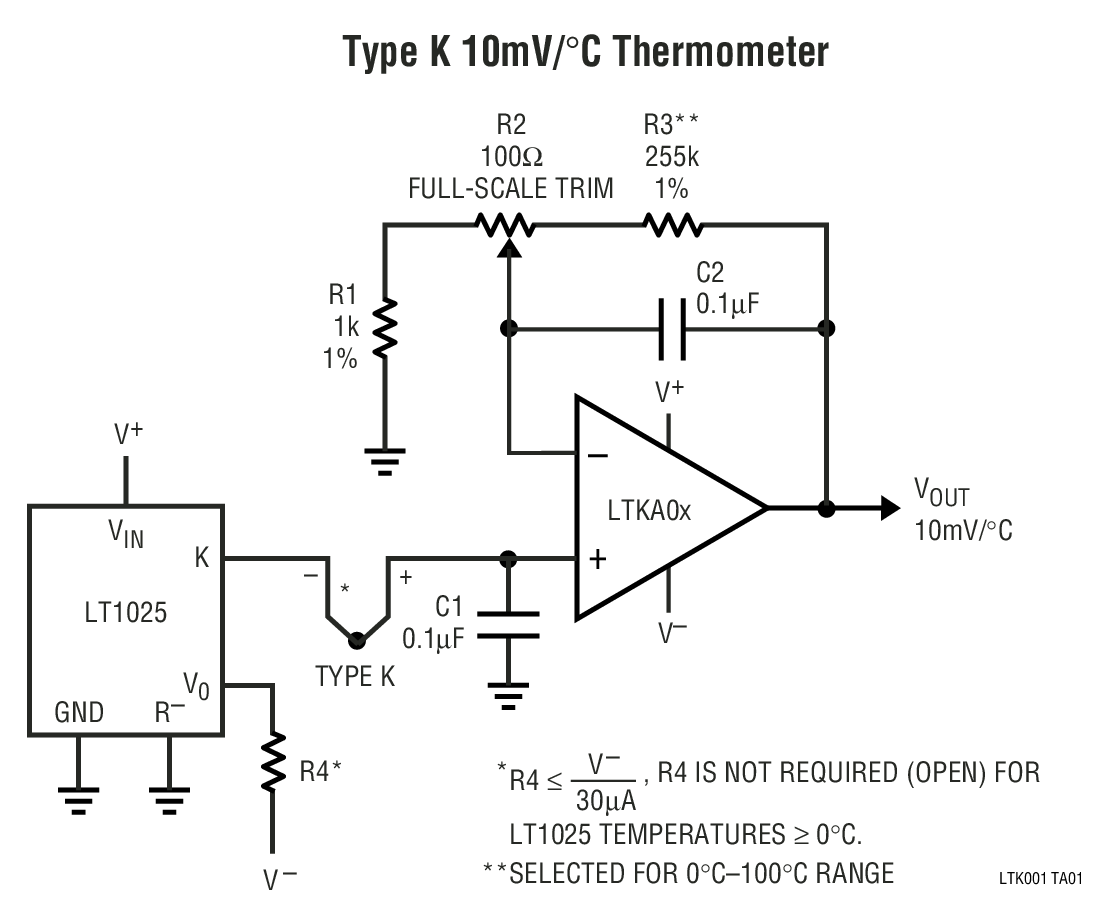

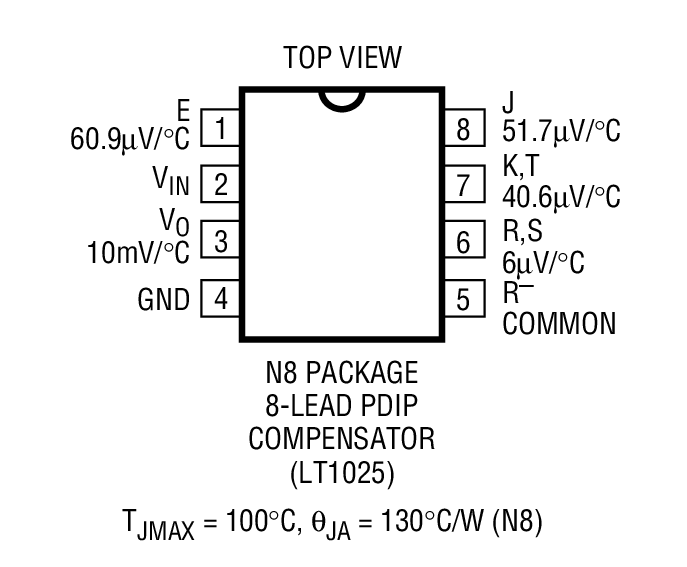

The LTK001 具有60.9µV/°C (E)、51.7µV/°C (J)、40.6µV/°C (K、T) 和 5.95µV/°C (R、S) 的直接热电偶输出。另外，该器件还有一个可通过调节以匹配任意热电偶的 10mV/°C 输出。

对于采用一个补偿器的多种热电偶应用，放大器可以单独订购 (LTKA0x)，仍然使之与补偿器相匹配。

应用

• 热电偶冷结点补偿
