ADI亚德诺 ADT7517 产品介绍

2026-03-09 0次

特性

ADT7517：4个10位DAC
缓冲电压输出
通过设计对所有代码保证单调性
10位温度数字转换器
10位4通道ADC
DC输入带宽

输入范围：0 V至2.28 V
温度范围：−40°C至+120°C
温度传感器精度：±0.5°C（典型值）
电源电压范围：2.7 V至5.5 V
DAC输出范围：0 V至2 V_REF
关断电流：<10 µA

产品详情和应用

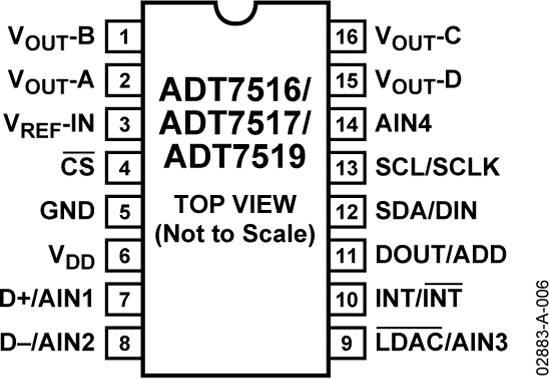

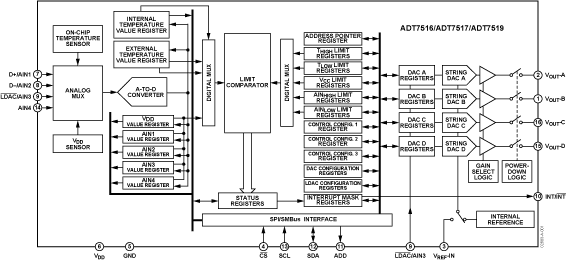

ADT7516/ADT7517/ADT7519 在一个16引脚QSOP封装中集成了一个10位温度数字转换器、一个10位4通道ADC和一个4通道12/10/8位DAC。这些器件还内置一个带隙温度传感器和一个10位ADC，用来以0.25°C的分辨率对温度进行监控和数字化。

ADT7516/ADT7517/ADT7519采用2.7 V至5.5 V单电源供电。 ADC通道的输入电压范围为0 V至2.28 V，输入带宽为DC。ADC通道的基准电压从内部获得。DAC的输出电压范围为0 V至 V_DD ，输出电压的建立时间典型值为7 µs。

ADT7516/ADT7517/ADT7519提供两种串行接口选项：与SPI^®，QSPI^™， MICROWIRE™接口标准兼容的4线串行接口和双线 SMBus/I²C 接口。这些器件具有待机模式，可通过串行接口进行控制。

四个DAC的基准电压既可以从内部获得，也可以从一个基准电压引脚获得。利用软件 LDAC 功能或外部LDAC 引脚可以同时更新所有DAC的输出。这些器件内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。

这些器件具有宽电源电压范围、低电源电流和SPI-/ I²兼容接口，是各种应用的理想之选，其中包括个人计算机、办公设备和家用电器。

应用

便携式电池供电仪表

个人计算机

智能电池充电器

电信系统

电子测试设备

家用电器

过程控制
