特性

• 8个通道用于测量7个远端温度和1个本地温度
• 11位、0.125°C分辨率
• 在+60°C至+100°C温度范围内保持±1°C (最大值)的高精度(远端通道)
• -64°C至+150°C远端温度测量范围
• 可编程的低温/高温报警
• SMBus/I²C兼容接口
• 两个漏极开路报警输出(/ALERT和/OVERT)
• 在所有远端通道提供电阻抵消功能

产品详情和应用

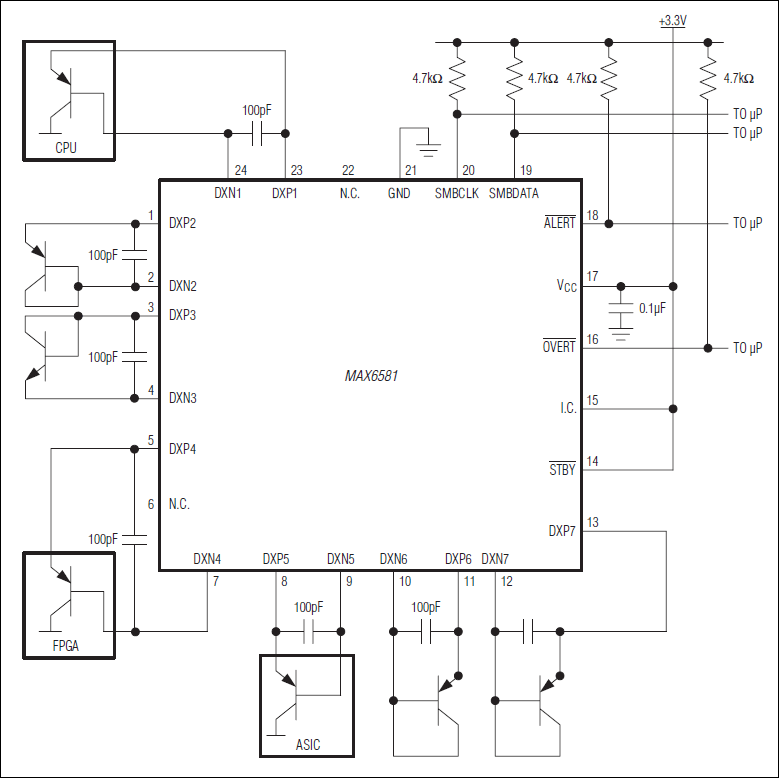

MAX6581高精度、多通道温度传感器能够监测其自身温度和7个外部连接成二极管的晶体管温度。所有温度通道具有可编程报警输出和过热保护门限。当某个通道的测量温度超出门限值时，状态寄存器的相应状态位被置位。根据状态寄存器的状态位触发两个漏极开路报警输出(/ALERT和/OVERT)。

所有通道提供电阻抵消功能，用于补偿电路板引线及温度二极管的等效串联电阻。

2线串行接口按照SMBus通信协议(写字节、读字节、发送字节和接收字节)读取温度数据并编程报警门限值。

MAX6581工作在-40°C至+125°C温度范围，提供24引脚、4mm × 4mm薄型QFN封装，带有裸焊盘。

应用

• 数据通信
• 台式计算机
• 笔记本电脑
• 服务器
• 工作站
