ADI亚德诺 ADGM3121 产品介绍

2026-03-09 0次

特性

−3dB 频率带宽：
- RF1A 和 RF1B：24GHz
- RF2A 和 RF2B：22GHz
最高比特率可达 64Gbps
RF 性能特性
- 通道 RF1A 和通道 RF1B：
  - 插入损耗：6GHz 时典型值为 0.5dB
  - 回波损耗：6GHz 时典型值为 24dB
  - 隔离：6GHz 时典型值为 24dB
- 通道 RF2A 和通道 RF2B：
  - 插入损耗：6GHz 时典型值为 0.4dB
  - 回波损耗：6GHz 时典型值为 29dB
  - 隔离：6GHz 时典型值为 26dB

高输入 IIP3：70dBm（典型值）
高 RF 功率处理能力：33dBm（最大值）
导通电阻：1.9Ω（典型值）
高直流电流处理能力：200mA
高开关周期数：1 亿次循环（+85°C时的最小值）
快速切换时间：200μs TON（最大值）
集成 3.3V 驱动器，可通过并行接口和 SPI 接口轻松控制。
节省空间的集成式无源分流电阻器

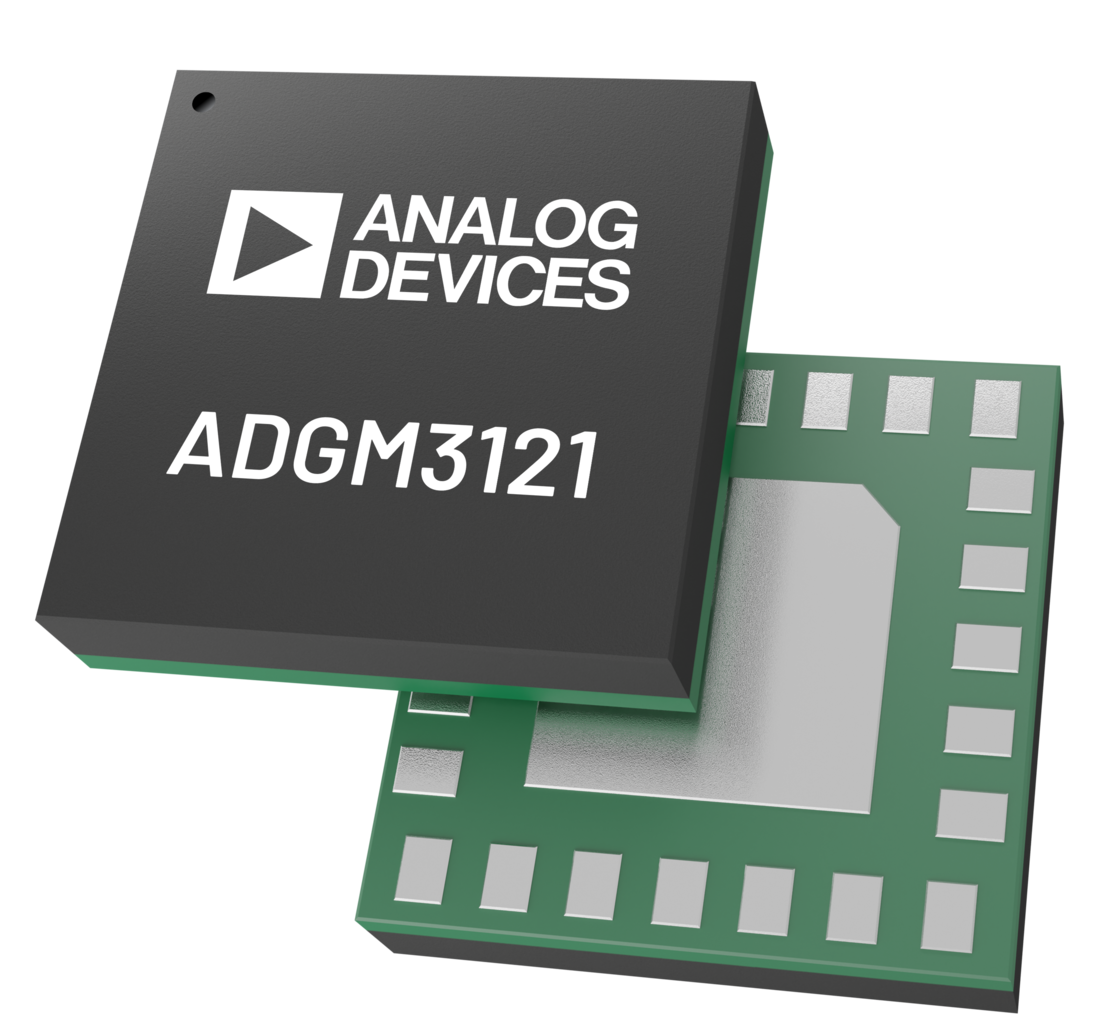

小型 3mm × 3mm × 1.5mm，24 引脚焊盘栅阵列封装
温度范围：−40°C 至 +85°C

产品详情和应用

ADGM3121 是一款宽带双刀双掷 (DPDT) 开关，采用 Analog Devices, Inc. 的微机电系统 (MEMS) 开关技术制造。该技术实现了小型化、宽射频带宽、高线性度、低插入损耗的开关，其工作频率可低至 0Hz/直流，使其成为各种射频和精密设备开关需求的理想解决方案。

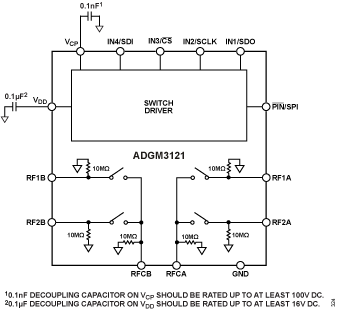

集成驱动芯片产生高电压，通过静电方式驱动开关，该开关可通过并行接口或串行外设接口 (SPI) 进行控制。所有开关都是独立可控的。

该器件采用 24 引脚、3mm × 3mm × 1.5mm 焊盘阵列封装。为确保 ADGM3121 的最佳运行，请参阅关键运行要求部分。

ADGM3121 的导通电阻 (RON) 性能受器件间差异、通道间差异、周期驱动、开机后稳定时间、偏置电压和温度变化的影响。

应用

ATE 加载和探针板
具有高速环回测试功能的直流
支持数字标准：高速串行化/反串行化、PCIe Gen4/Gen5/Gen6、USB 4 和 PAM 4
继电器替代方案
可重构滤波器和衰减器
军用和微波无线电
蜂窝基础设施：5G 毫米波
