特性

• 为充电电池或超级电容提供涓流充电
• 可选的Intel或Motorola总线时序
• RTC计数秒、分、时、星期、日期、月份和年份，闰年补偿至2100年
• 具有三个独立可屏蔽中断标志位的中断输出
• 定时闹钟可以每秒一次或每日一次
• 122µs至500ms周期速率
• 时钟结束时更新周期标志
• 14字节的时钟和控制寄存器
• 114字节带清0输入的通用NV RAM
• 可编程的方波输出
• 自动的电源故障检测和切换电路
• +5.0V或+3.3V工作电源
• 工业级温度范围
• DS12CR887是密封DIP (EDIP)模块，带集成的电池与石英晶体
• DS12R887是BGA模块，表面贴装封装，带集成的石英晶体和充电电池

产品详情和应用

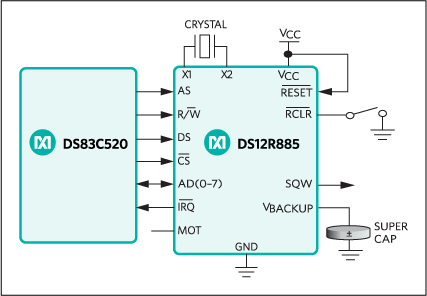

DS12R885是一款与DS12885实时时钟(RTC)功能兼容的替代品。该器件提供RTC/日历、定时闹钟、三个可屏蔽的中断和一个通用中断输出、可编程方波以及114字节电池备份的静态RAM。少于31天的月份，月末日期可自动调整，其中包括闰年补偿。该器件还可以工作在24小时或带AM/PM指示的12小时格式。一个精密的温度补偿电路用来监视V_CC的状态。如果检测到主电源故障，该器件可以自动切换到备用电源供电。V_BACKUP引脚用于支持可充电电池或超级电容，内部包括一个始终有效的涓流充电器。DS12R885可以通过一个多路复用的单字节宽接口访问，该接口支持Intel和Motorola模式。DS12CR887和DS12R887将DS12R885与石英晶体和电池集成在一起。

应用

• 嵌入式系统
• 网络集线器、交换机和路由器
• 安全系统
• 电表
