特性

• 兼容G.703 2048kHz同步接口
• 兼容G.703 6312kHz日本同步接口
• 可与标准T1/J1 (1.544MHz)和E1 (2.048MHz)接口
• 可与CMI编码的T1/J1和E1接口
• 短程和长程线路接口
• 发送、接收T1和E1 SSM消息，带有消息确认
• 带旁路模式的T1/E1抖动抑制器
• 完全独立的发送和接收功能
• 内部适用于75Ω/100Ω/110Ω/120Ω的接收和发送侧软件可选终端
• 桥接应用的监视模式
• 接收16.384MHz, 12.8MHz, 8.192MHz, 4.096MHz, 2.048MHz或1.544MHz (仅对T1)主机时钟
• 8位并行控制端口, 复用或非复用, Intel或Motorola
• 串行(SPI)控制端口
• 硬件控制模式
• 通过硬件输出引脚，提供LOS, AIS和LOF指示
• 通过器件引脚，快速实现发送器输出禁止，用于保护切换
• IEEE® 1149.1 JTAG边界扫描
• 3.3V供电，5V容限输入和输出

产品详情和应用

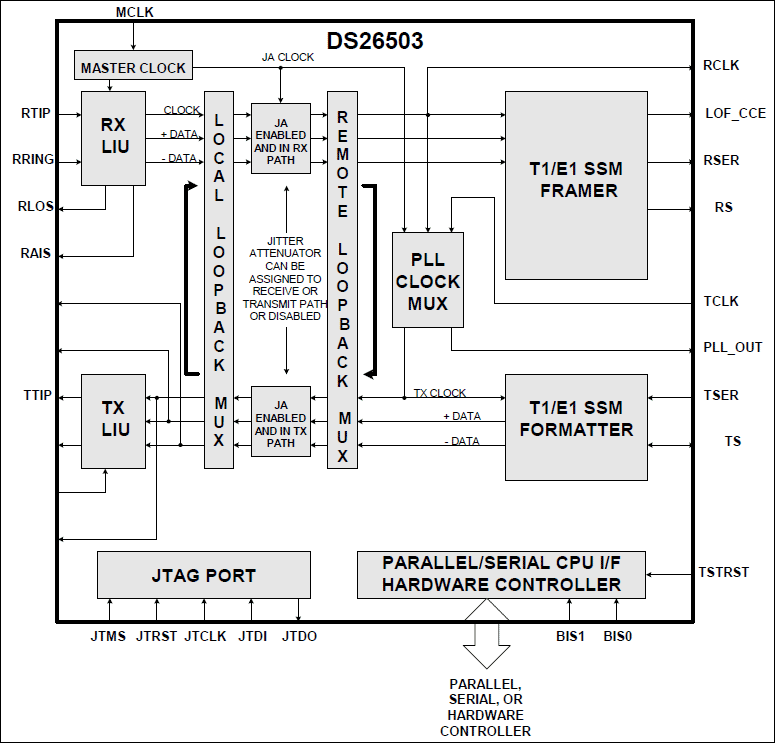

DS26503是一个楼宇综合定时供给系统(BITS)时钟恢复元件，还可用作基本T1/E1收发器。接收部分可从T1, E1和6312kHz同步时序接口中恢复时钟。在T1和E1模式下，还可恢复出同步状态消息(SSM)。发送部分能直接与T1或E1连接，还可在T1和E1模式下提供SSM。DS26503可在任何支持的输入同步时钟频率和任何支持的输出时钟频率之间转换。一个单独输出用来提供6312kHz时钟。器件可通过并行、串行或硬件控制器端口进行控制。

应用

• 基础收发器
• BITS定时
• 速率变换
