特性

• 集成了工业标准的DS12887 PC时钟外加增强特性
• RTC计算秒、分、时、星期、日期、月份和年，并且具有闰年补偿，有效期至2099年
• 可选的+3.0V或+5.0V工作电压
• SMI恢复堆栈
• 64位硅序列号
• 电源控制电路，支持系统通过日期/时间闹钟或键盘开启电源
• 晶体选择位，允许RTC工作于6pF或12.5pF晶体
• 12小时或24小时时钟，具有带AM和PM指示的12小时模式
• 114字节通用、电池备份NV SRAM
• 扩展的电池备份NV SRAM
  • 2048字节(DS17285/DS17287)
  • 4096字节(DS17485/DS17487)
  • 8192字节(DS17885/DS17887)
• RAM清除功能
• 中断输出，带6个独立的可屏蔽中断标志
• 闹钟可设置为每秒一次至每天一次
• 时钟终止刷新周期标志
• 可编程方波输出
• 自动电源失效检测和切换电路
• 可选择PDIP、SO或TSOP封装(DS17285，DS17485，DS17885)
• 可选择集成晶体和电池的DIP模块封装(DS17287，DS17487，DS17887)
• 可选择工业级温度范围
• 通过UL认证

产品详情和应用

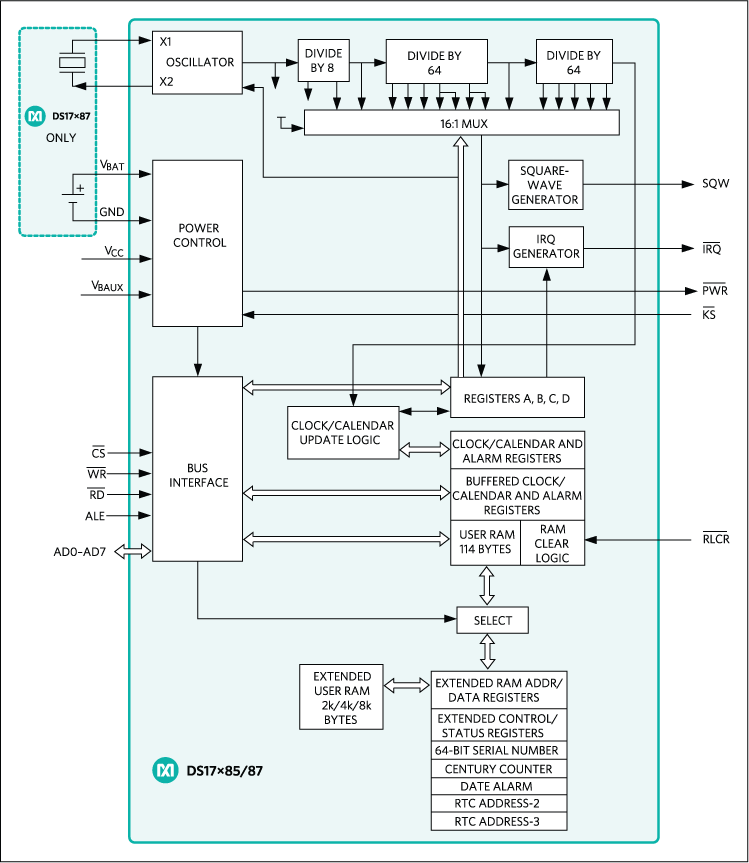

DS17285, DS17485, DS17885, DS17287, DS17487以及DS17887实时时钟(RTC)是工业标准的DS12885和DS12887的后续产品。DS17285，DS17485和DS17885 (下文以DS17x85代替)提供一个实时时钟/日历，一个定时闹钟，三个可屏蔽中断(共用一个中断输出)，可编程方波输出和114字节的电池备份NV SRAM。DS17x85还集成了许多增强特性，例如硅序列号，电源开/关控制电路，和2K、4K或8K字节的电池备份NV SRAM。DS17287，DS17487和DS17887 (下文以DS17x87代替)在24引脚DIP模块封装内集成了晶振和锂电池。DS17x85和DS17x87的电源控制电路允许系统通过外部激励开启电源，例如键盘或时间和日期(唤醒)闹钟。/PWR输出引脚可被任一此类事件触发，并可用于开启外部电源。/PWR引脚受软件控制，以便在某个任务完成后，能够接着关断系统电源。

对于所有少于31天的月份，所有器件的日期都能够在月末自动调整，并带有闰年补偿。该器件可配置为24小时或12小时格式，并且带有AM/PM指示。精确的温度补偿电路用于监控V_CC。一旦检测到主电源失效，器件可以自动切换到备用电源。钮扣式锂电池可以连接到DS17x85的V_BAT输入引脚，在主电源掉电时保持有效的时间和日期。DS17x85和DS17x87还包括了V_BAUX输入，用于电源辅助功能，例如/PWR控制。该器件通过一个复用的、字节宽度接口访问。

应用

• 嵌入式系统
• 网络集线器、桥接器和路由器
• 安全系统
• 电表
