特性

• 延迟范围：1μs 至 33.6s
• 利用 1~3 个电阻器进行配置
• 最大延迟误差：
  • < 2.3% (对于延迟 > 512μs)
  • < 3.4% (对于延迟 = 8μs 至 512μs)
  • < 5.1% (对于延迟 = 1μs 至 8μs)
• 延迟一个或两个上升 / 下降沿
• 2.25V 至 5.5V 单电源操作
• 70μA 电源电流 (在 10μs 延迟)
• 500μs 启动时间
• CMOS 输出驱动器可供应 / 吸收 20mA 电流
• -55°C 至 125°C 工作温度范围

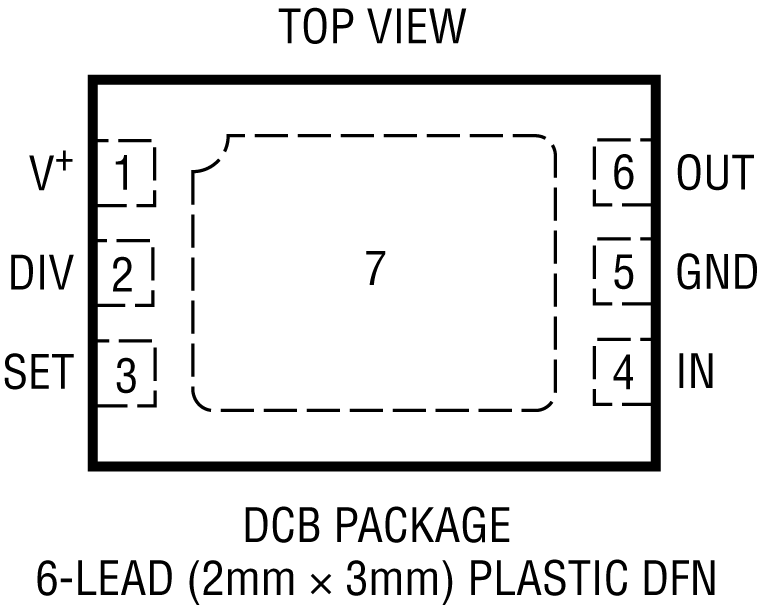

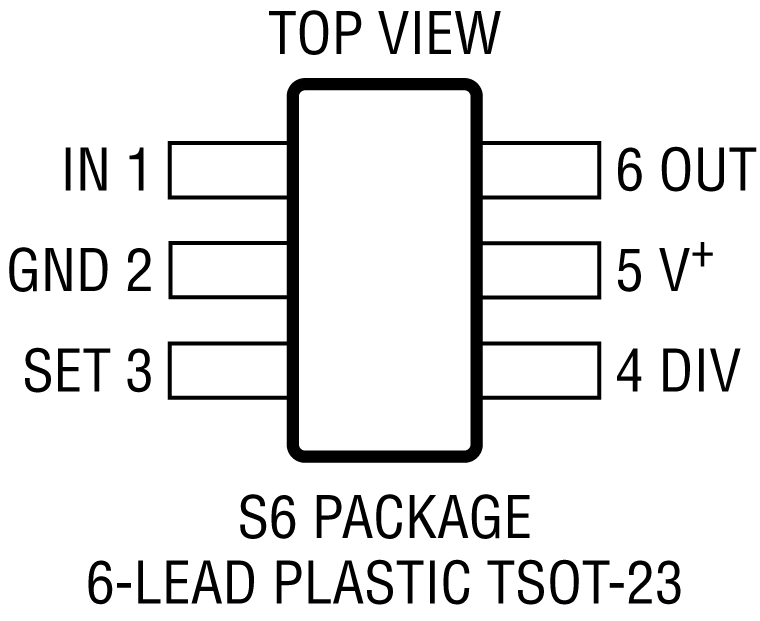

• 采用扁平 (高度仅 1mm) SOT-23 (ThinSOT^™) 封装和 2mm x 3mm DFN 封装

产品详情和应用

LTC^®6994 是一款可编程延迟模块，具有一个 1μs 至 33.6s 的延迟范围。LTC6994 隶属于 TimerBlox^® 通用型硅定时器件系列。

单个电阻器 R_SET 编程一个内部主振荡器频率，从而设置 LTC6994 的时基。输入至输出延迟由该主振荡器和一个内部时钟分频器 N_DIV 来决定 (可编程至 1 ~ 2²¹ 范围内的 8 个设定值) :



在延迟了上升和 / 或下降变换之后，输出 (OUT) 将跟随输入 (IN)。LTC6994-1 将延迟上升沿或下降沿。LTC6994-2 将延迟上升及下降变换，并增添了用于使输出反相的选项。

LTC6994 还具备通过一个单独的控制电压来动态地调节延迟时间的能力。

有关 LTC6994 的简易配置，请在 www.linear.com.cn/timerblox 下载 TimerBlox Designer 工具。

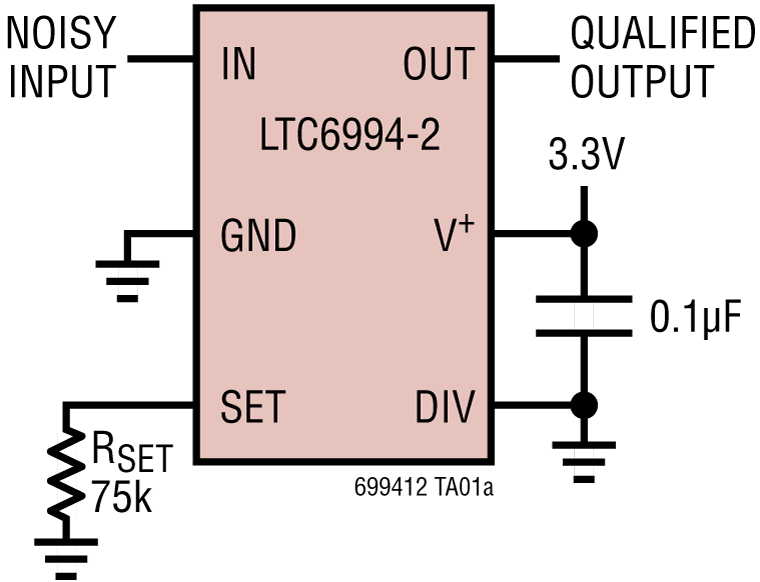

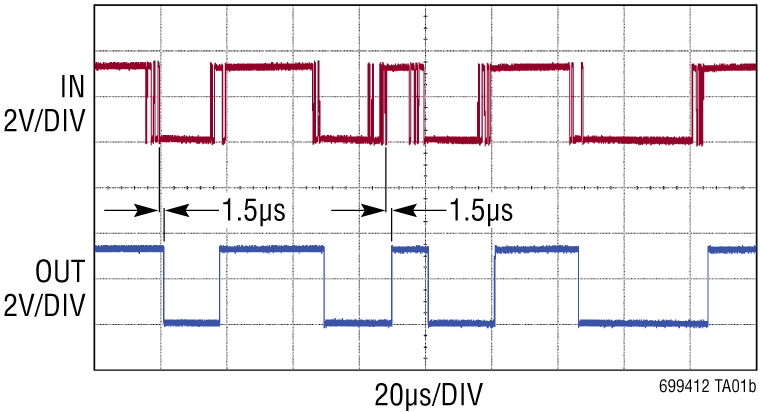

• 噪声鉴别器 / 脉冲查验器
• 延迟匹配
• 开关去抖动
• 高振动、高加速度环境
• 便携式和电池供电型设备
