特性

• 记录EVENT输入为高电平的总时间以及发生事件(EVENT下降沿)的次数
• 32位、非易失、历时计数器(ETC)监测事件持续时间，分辨率为四分之一秒，总累积时间达34年
• 非易失、16位事件计数器记录EVENT引脚下降沿跳变次数
• 经过校准的低温度系数RC时基
• 16字节用户EEPROM
• 密码保护(4字节)
• I²C兼容接口
• +2.5V至+5.5V工作电压范围

产品详情和应用

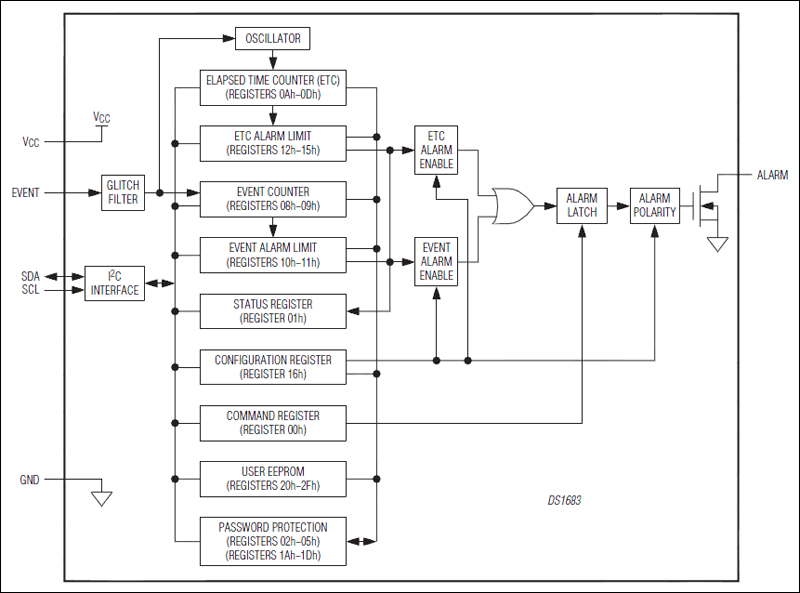

DS1683是一款集成的历时记录器，包含工厂校准、低温度系数RC时基，无需外部晶振。断电时，DS1683采用EEPROM技术保存数据，无需电池备份电源。DS1683检测和记录EVENT引脚的下降沿跳变次数，以及EVENT引脚保持在高电平的总累积时间。总累积时间等于或超过用户设置的报警门限时，或者发生事件的总次数等于或超过用户设置的报警门限时，ALARM引脚向用户产生报警指示。开漏ALARM引脚的极性可设置为在发生报警条件时驱动为低电平或变为高阻。DS1683理想用于设备运行状况的监测，提供自投入使用、维修或最后一次校准之后的总计工作时间和/或使用次数。

应用

• 任何需要记录时间的回溯系统
• 适合高温、环境恶劣的工业应用，晶体无法承受这种环境下的震动
• 通电录音器
