特性

产品详情和应用

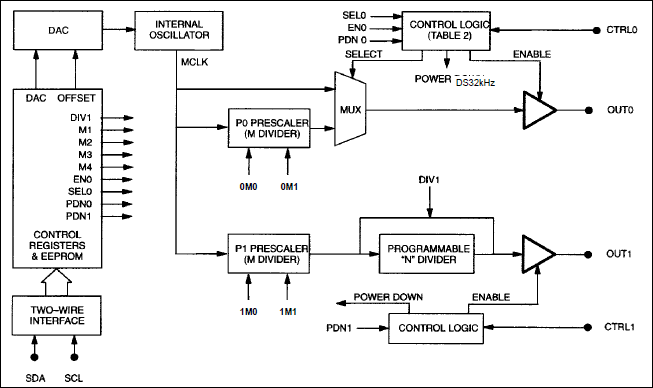

DS1085是双输出频率合成器，无需外部定时元件。它可以作为独立振荡器，或作为一个由处理器控制的、可动态编程的外设部件来使用。内部主振荡器可以在66MHz至133MHz的范围内进行编程，有三个分辨率选择，分别为10kHz、25kHz与50kHz。一个可编程的3位预定标器(1、2、4或8分频)从主振荡器生成一个基准振荡器输出(OUT0)，范围是8.2MHz至133MHz。另一个独立的预定标器和一个1至1025分频器产生主输出(OUT1)，范围是8.1kHz至133MHz。两路输出尽管都与主振荡器同步，但可独立编程。可编程主振荡器、预标定器以及分频器组合起来可以生成数千个用户规定的频率。主振荡器、预标定器以及分频器的设置都保存在NV (EEPROM)存储器中，在上电时提供默认值，因此可以将其作为独立振荡器使用。通过2线串行接口可以对主振荡器、预标定器(P0与P1)、分频器(N)进行在线动态编程。如果需要，可以进行动态频率调节，或者，对于固定频率应用，DS1085可以采用工厂或用户编程的固定数值。

应用

• 电缆调制解调器
• 蜂窝电话
• 计算机外设
• 复印机
• PC
• 打印机
