特性

• 低相位噪声锁相环(PLL)
  • 可选外部3.3 V/5 V VCO/VCXO至2.4 GHz
  • 1路差分或2路单端基准输入
  • 支持最高250 MHz的CMOS、LVDS或LVPECL参考
  • 参考输入接受16.62 MHz至33.3 MHz晶振
  • 可选参考时钟倍频器
  • 参考监控功能
  • 自动/手动参考保持和参考切换模式，恢复式切换
  • 参考间无毛刺切换
  • 从保持模式自动恢复
  • 可选数字或模拟锁定检测
  • 可选零延迟工作
• 12路1.6 GHz LVPECL输出分为4组
  • 每组3路输出，共享一个带相位延迟的1至32分频器
  • 加性输出抖动低至225 fs rms
  • 分组输出的通道间偏斜 < 16 ps
  • 可以将每路LVPECL输出配置为2路CMOS输出(f_OUT ≤ 250 MHz)
• 上电时所有输出自动同步
• 提供手动输出同步
• SPI和I²C兼容型串行控制端口

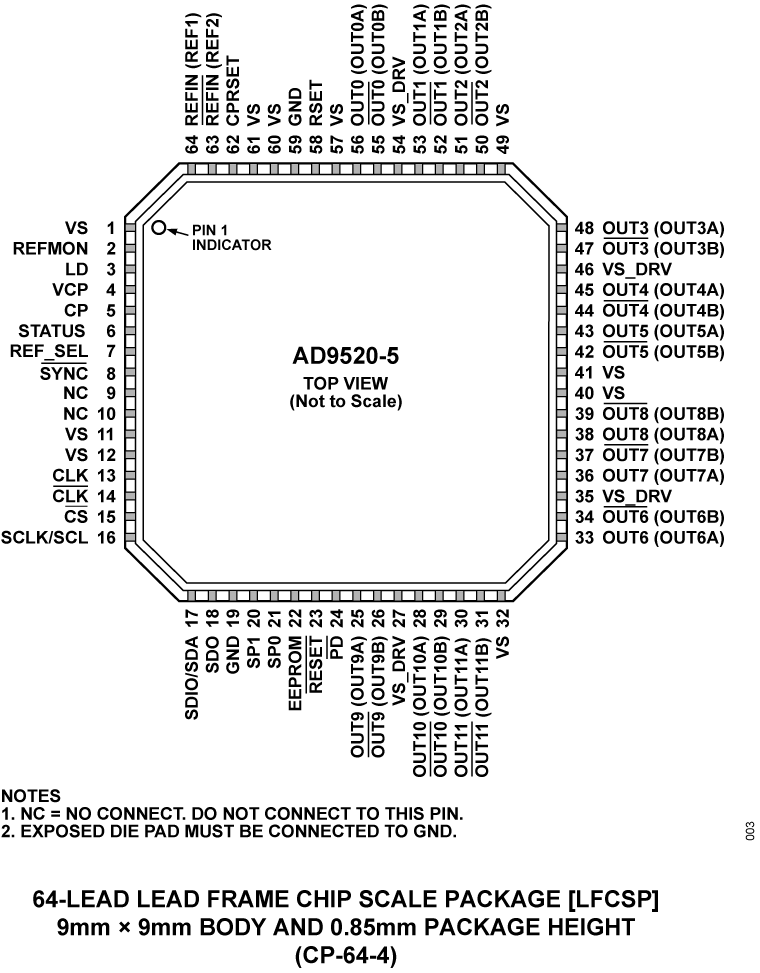

• 64引脚LFCSP
• 非易失性EEPROM存储配置设置

产品详情和应用

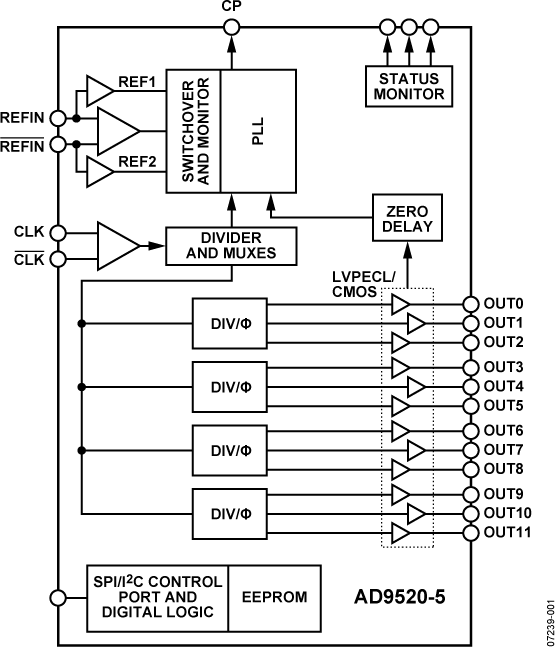

AD9520-5提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环（PLL），可以配合外部VCO使用。

AD9520-5串行接口支持SPI和I²C端口。封装内EEPROM能够通过串行接口进行编程，其可存储用于上电和芯片复位的用户定义寄存器设置。

AD9520-5具有12路LVPECL输出，分为四组。任何一路1.6 GHz LVPECL输出都可以重新配置为两路250 MHz CMOS输出。若应用需要LVDS驱动器而非LVPECL驱动器，请参考AD9522-5。每组3路输出具有一个分频器，其分频比（从1至32）和相位失调或粗调时间延迟均可设置。

AD9520-5提供64引脚LFCSP封装，可以采用3.3 V单电源供电。外部VCO的工作电压可高达5.5 V。独立的输出驱动器电源可以为2.375 V至3.465 V。

AD9520-5的额定工作温度范围为−40°C至+85°C标准工业温度范围。

应用

• 低抖动、低相位噪声时钟分配
• SONET、10Ge、10GFC、同步以太网、OTU2/3/4的时钟产生和转换
• 前向纠错(G.710)
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
• 高性能无线收发器
• 自动测试设备(ATE)和高性能仪器仪表
• 宽带基础设施
