特性

产品详情和应用

AD9525旨在满足长期演进(LTE)和多载波GSM基站设计的转换器时钟要求。

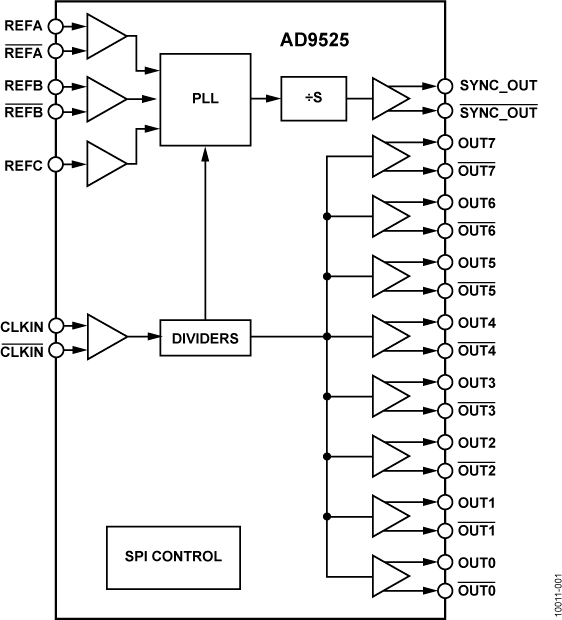

AD9525提供低功耗、多路输出时钟分配功能，具有低抖动性能，并且片内集成锁相环（PLL），可以配合外部VCO或VCXO使用。VCO输入和八个LVPECL输出最高工作频率为3.6 GHz。所有输出共用一个分频器，分频范围为1到6。

AD9525提供了一个专用输出，可用于提供一个用于重置或同步数据转换器的可编程信号。输出信号可以通过一个SPI写入操作激活。

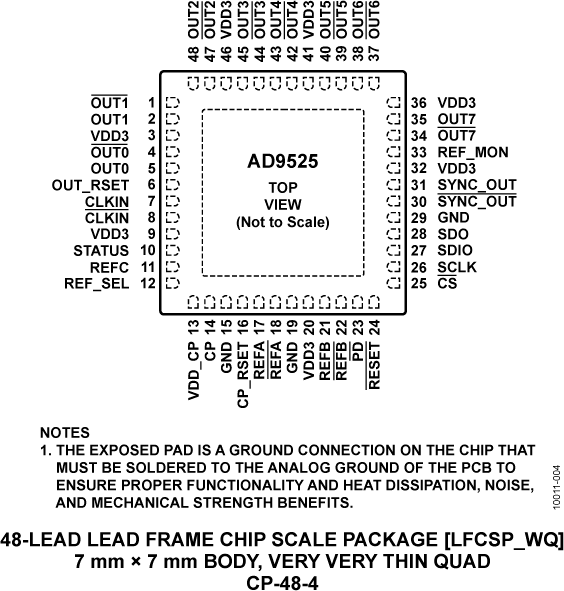

AD9525提供48引脚LFCSP封装，可以采用3.3 V单电源供电。外部VCXO或VCO的工作电压最高可达5.5 V。

AD9525的工作温度范围为−40°C至+85°C的扩展工业温度范围。

• LTE和多载波GSM基站
• 为高速ADC、DAC提供时钟
• 自动测试设备(ATE)和高性能仪器仪表
• 40/100Gb/s OTN线路端时钟
• 电缆/DOCSIS CMTS时钟
• 测试与测量
