特性

产品详情和应用

AD9573是一款高度集成的双路输出时钟发生器 ， 包括一个针对PCI-e应用而优化的片内PLL内核 。 整数N分频PLL设计基于ADI公司成熟的高性能、低抖动频率合成器系列 ， 可实现线路卡的较高性能 。 这款器件也适合相位噪声和抖动要求严格的其它应用。

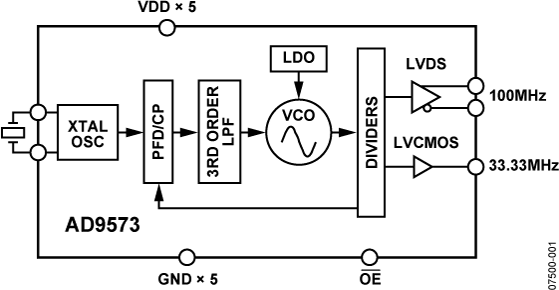

PLL部分由低噪声鉴频鉴相器(PFD)、精密电荷泵、低相位噪声压控振荡器(VCO)、预编程的反馈分频器和输出分频器组成。

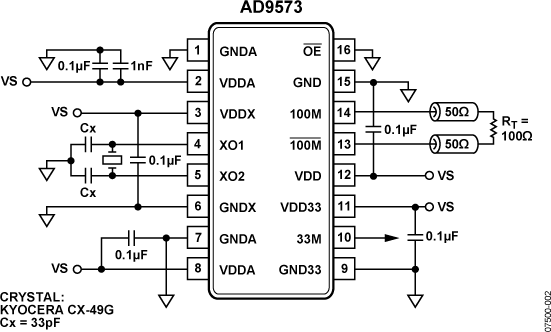

通过连接一个外部25 MHz晶振，可以将100 MHz和33.33 MHz输出频率锁定至输入参考。输出分频比和反馈分频比可针对所要求的输出速率进行预编程。无需外部环路滤波器，从而节省宝贵的设计时间和电路板空间。

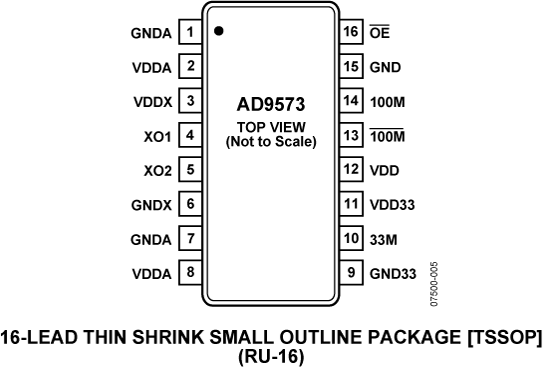

AD9573提供16引脚、4.4 mm × 5.0 mm TSSOP封装，可以采用3.3 V单电源供电。温度范围为−40°C至+85°C。

应用

• 线路卡、交换机和路由器
• CPU/PCIe 应用
• 低抖动、低相位噪声时钟产生
