ADI亚德诺 AD9574 产品介绍
2026-03-09
0次
特性
- 冗余输入参考时钟功能
- 参考监控功能
- 全集成式VCO/PLL内核
- 抖动(rms)
0.234 ps rms抖动（10 kHz至10 MHz，156.25 MHz时）
0.243 ps rms抖动（12 kHz至20 MHz，156.25 MHz时） - 输入频率： 19.44 MHz或25 MHz
- 预设频率转换
- 采用19.44 MHz输入参考
19.44 MHz、38.88 MHz、77.76 MHz、155.52 MHz - 采用25 MHz输入参考
25 MHz、33.33 MHz、50 MHz、66.67 MHz、80 MHz、100 MHz、125 MHz、133.3 MHz、156.25 MHz、160 MHz、312.5 MHz - 欲了解更多特性，请参考数据手册
产品详情和应用
AD9574具有多路输出时钟发生器功能，内置专用锁相环(PLL)内核，针对以太网和千兆以太网线路卡应用进行了优化。 整数N PLL设计基于ADI公司成熟的高性能、低抖动频率合成器产品系列，确保实现高的网络性能。 AD9574还适合要求低相位噪声和抖动性能的其他应用。
配置AD9574以用于特定应用时，只需将外部上拉或下拉电阻连接到适当的引脚编程读取器引脚(PPRx)即可。 通过这些引脚可以控制内部分频器，以建立所需的频率转换、时钟输出功能和输入参考功能。 将外部19.44 MHz或25 MHz振荡器连接到参考输入REF0_P/REF0_N和REF1_P/REF1_N或其中之一时，便可得到PPRx引脚规定的一组输出频率。 将稳定的时钟源(8 kHz/10 MHz/19.44 MHz/25 MHz/38.88 MHz)连接到监控器时钟输入时，可选监控器电路便可提供REF0或REF1的服务质量(QoS)状态。
PLL部分由低噪声鉴频鉴相器(PFD)、精密电荷泵(CP)、部分集成环路滤波器(LF)、低相位噪声电压控制振荡器(VCO)、反馈分频器和输出分频器组成。 分频器值取决于PPRx引脚。 集成环路滤波器只要求将单个外部电容连接到LF引脚。

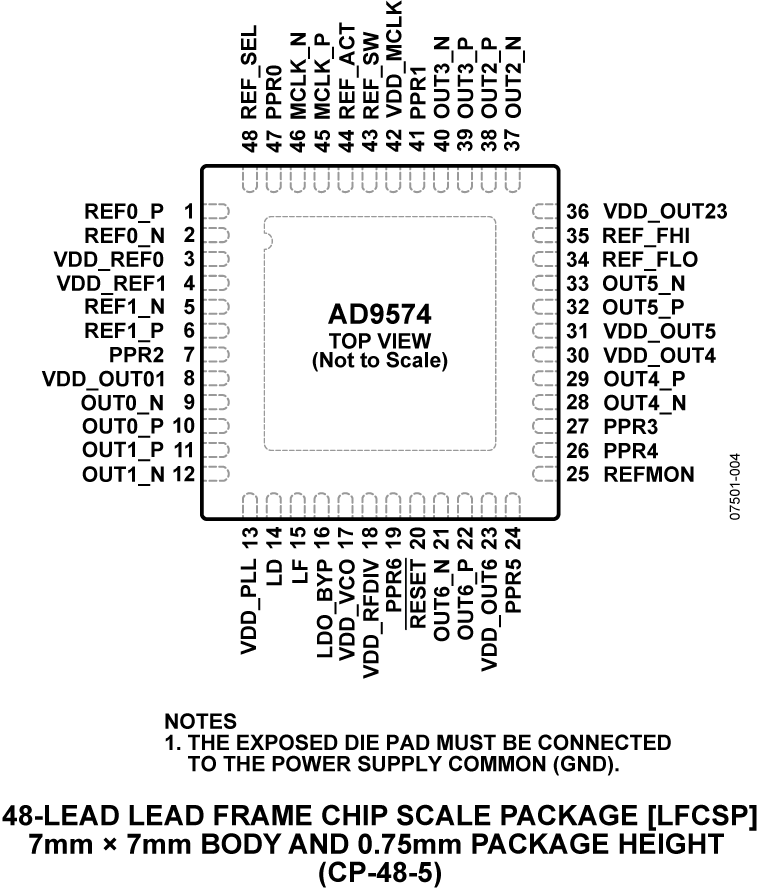

AD9574采用48引脚7 mm × 7 mm LFCSP封装，只需3.3 V单电源， 工作温度范围为−40°C至+85°C。
应用
- 以太网线路卡、交换机和路由器
- SATA 和 PCI Express
- 低抖动、低相位噪声时钟产生
