ADI亚德诺_AD9512_产品介绍

ADI亚德诺 AD9512 产品介绍

2026-03-09 0次

特性

两路1.6 GHz差分时钟输入
5个可编程分频器，1至32整数分频比
用于输出到输出延迟粗调的相位选择
3路独立的1.2 GHz LVPECL输出
加性输出抖动：225 fs均方根值
2路独立的800 MHz/250 MHz LVDS/CMOS输出
加性输出抖动：275 fs均方根值
1路输出提供延迟精调，5位延迟字
4线式或3线式串行控制端口

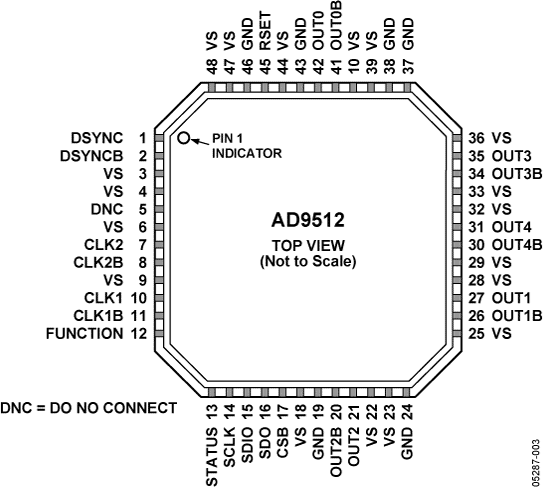

节省空间的48引脚LFCSP封装

AD9512-EP支持防务和航空航天应用（AQEC标准）

下载 AD9512-EP 数据手册 (pdf)
军用温度范围
（−55°C至+85℃）
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/12656 DSCC图纸号

产品详情和应用

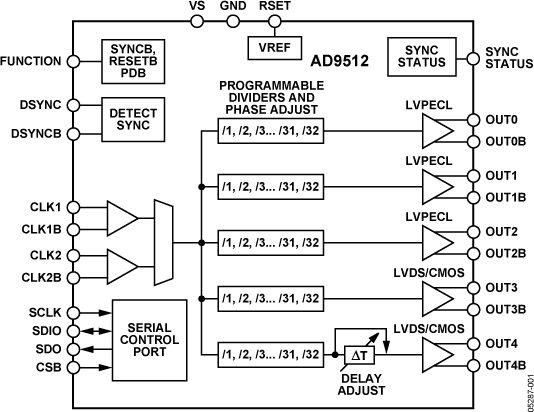

AD9512提供多路输出时钟分配功能，输入信号最高可达1.6 GHz。它具有低抖动和低相位噪声特性，能够极大地提升数据转换器的时钟性能。

3路独立的LVPECL时钟输出和2路LVDS时钟输出工作频率分别为1.2 GHz和800 MHz。可选的CMOS时钟输出工作频率为250 MHz。每路输出都有一个可编程分频器，可以旁路该分频器或者设置最高32的整数分频比。

用户可以通过各分频器改变一路时钟输出相对于其它时钟输出的相位，这种相位选择功能可用于时序粗调。1路输出还提供可编程延迟特性，具有最长10 ns的用户可选满量程延迟值。该精调延迟模块通过一个5位字进行编程，提供32个可用的延迟时间供用户选择。

AD9512非常适合数据转换器时钟应用，利用亚皮秒抖动编码信号，可实现优质的转换器性能。

AD9512提供48引脚LFCSP封装，额定温度范围为-40°C至+85°C，可以采用3.3 V单电源供电。

应用

低抖动、低相位噪声时钟分配
为高速ADC、DAC、DDS、DDC、DUC、MxFE™转换器提供时钟
无线基础设施收发器
高性能仪器仪表
宽带基础设施
