AD9514

推荐用于新设计

1.6 GHz时钟分配IC、分频器、延迟调整、3路输出

ADI亚德诺 AD9514 产品介绍
2026-03-09 0次

特性


  • 1.6 GHz差分时钟输入
  • 3个可编程分频器
    • 编程范围:1至32
    • 用于输出到输出延迟粗调的相位选择
  • 2路独立的1.6 GHz LVPECL时钟输出
    • 加性宽带输出抖动:225 fs rms
  • 1路独立的800 MHz/250 MHz LVDS/CMOS时钟输出
    • 加性宽带输出抖动:300 fs rms/290 fs rms
    • 延迟时间最长10 ns
  • 可利用4电平逻辑引脚进行器件配置
  • 节省空间的32引脚LFCSP封装

产品详情和应用


AD9514是一款多路输出时钟分配IC,具有低抖动和低相位噪声特性,有助于实现优质数据转换器性能。这款器件也适合相位噪声和抖动要求严格的其它应用。

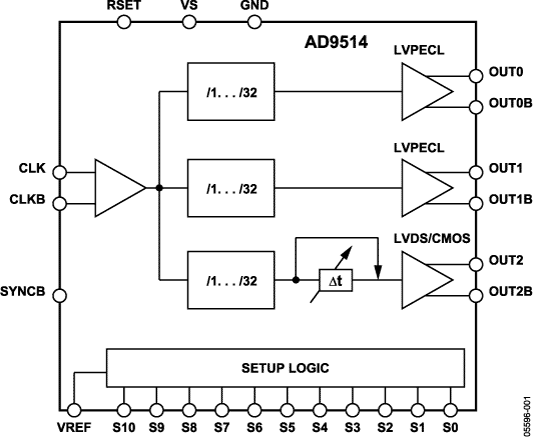

它提供3路独立的时钟输出,其中2路为LVPECL,第3路输出可设置为LVDS或CMOS电平。LVPECL输出的工作频率可达1.6 GHz,第3路输出的工作频率在LVDS模式下可达800 MHz,在CMOS模式下可达250 MHz。

每路输出都具有可编程分频器,可设置1至32的整数分频比。一路时钟输出相对于另一路时钟输出的相位可通过分频器相位选择功能进行设置,用作时序粗调。

LVDS/CMOS输出提供延迟特性,具有三个可选的满量程延迟值(1.5 ns、5 ns及10 ns),均可提供16级精调。

AD9514无需外部控制器即可进行操作或设置。器件通过11个引脚(S0至S10)和4个逻辑电平进行编程。编程引脚内部偏置为⅓ VS。VREF引脚提供⅔ VS电平。VS(3.3 V)和GND(0 V)提供另外两个逻辑电平。

AD9514非常适合数据转换器时钟应用,利用亚皮秒抖动编码信号,可实现优质的转换器性能。

AD9514提供32引脚LFCSP封装,采用3.3 V单电源供电。温度范围为−40°C至+85°C。

应用

  • 低抖动、低相位噪声时钟分配
  • 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
  • 高性能无线收发器
  • 高性能仪器仪表
  • 宽带基础设施
  • 自动测试设备
