特性

• 串行数据输入：6.5 Mbps至8.5 Gbps
• 无需参考时钟
• 超过SONET/SDH抖动传递/产生/容差要求
• 量化器灵敏度：6.3 mV（典型值，限幅放大器模式）
• 可选限幅放大器、均衡器(EQ)和0 dB EQ输入
• 可编程抖动传递带宽，支持G.8251 OTN
• 可编程限幅电平
• 采样相位调整（5.65 Gbps或更高）
• 输出极性反转
• 通过I²C可编程LOS阈值
• 通过I²C接口访问可选特性
• 信号丢失(LOS)报警（仅限幅放大器模式）
• 失锁(LOL)指示器
• PRBS发生器/检测器
• 应用敏感的功耗调整
  • 352 mW（8.5 Gbps、均衡器模式、无时钟输出）
  • 380 mW（6.144 Gbps、限幅放大器模式、无时钟输出）
  • 340 mW（622 Mbps、0 dB EQ模式、无时钟输出）
• 电源：1.2 V、灵活的1.8 V至3.3 V范围及3.3 V

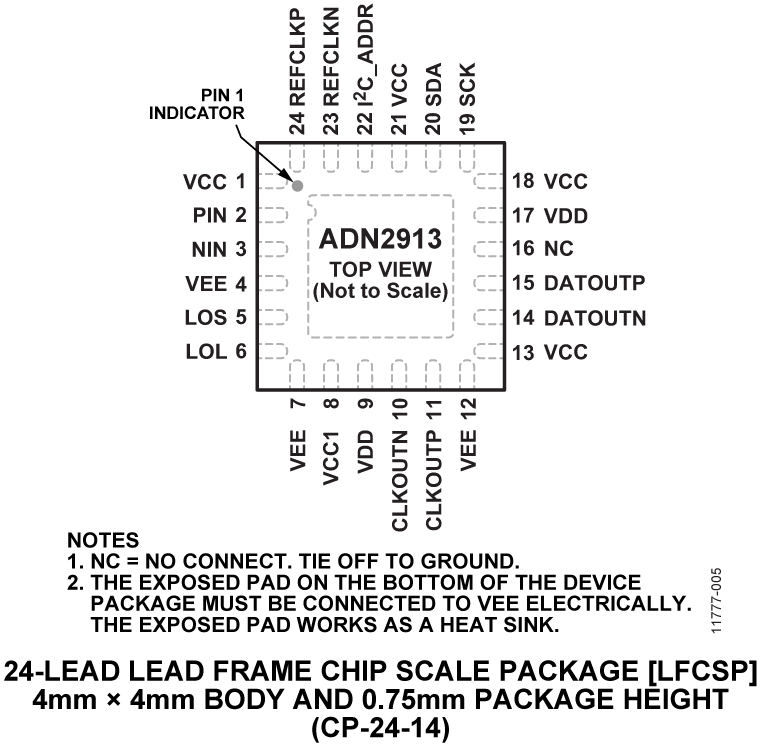

• 4 mm × 4 mm、24引脚LFCSP封装

产品详情和应用

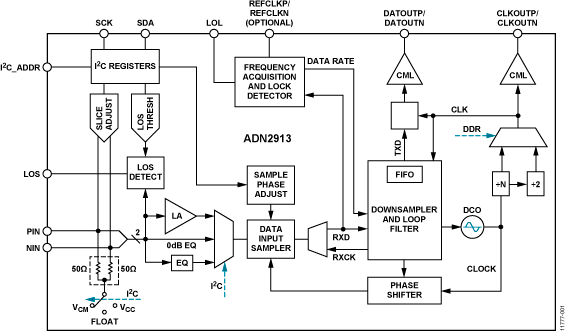

ADN2913可提供下列接收器功能：量化、信号电平检测、时钟和数据恢复，适用于从6.5 Mbps到8.5 Gbps的连续数据速率。 它可自动锁定至所有数据速率，而无需外部参考时钟或编程。 ADN2913抖动性能超越全部SONET/SDH抖动要求，包括抖动传递、抖动产生和抖动容差。

ADN2913提供手动或自动限幅调整和手动采样相位调整。 此外，用户还可选择限幅放大器、均衡器或0 dB EQ输入。 均衡器为自适应或可手动设置

当输入信号电平降至用户可编程阈值以下时，接收器前端信号丢失(LOS)检测电路会予以提示。 LOS检测电路具有迟滞特性，可防止LOS输出震颤。 此外，可通过 I²C 寄存器读取输入信号强度。

ADN2913还支持伪随机二进制序列(PRBS)生成、位错误检测和输入数据速率回读功能。

ADN2913采用紧凑型4 mm x 4 mm、24引脚架构芯片级(LFCSP)封装。 所有ADN2913规格均相对于−40°C至+85°C环境温度而言，除非另有说明。

应用

• SONET/SDH OC-1/OC-3/OC-12/OC-48和所有相关FEC速率
• 1GE, 1GFC, 2GFC, 4GFC, 8GFC, CPRI OS/L.6 up to OS/L.60
• 所有速率再生器/中继器
