特性

• 满足CCITT G.958 STM-1再生器—A型要求
• 满足Bellcore TR-NWT-000253 OC-3要求
• 155 Mbps 时钟恢复和数据重定时
• 接受NRZ数据，无需前同步码
• 锁相环型时钟恢复，无需晶振
• 量化器灵敏度：2 mV
• 输出抖动：2.0°（均方根）
• 电平检测范围：2.0 mV至30 mV
• 单电源供电：+5 V或–5.2 V
• 低功耗：170 mW
• 10 KH ECL/PECL 兼容输出
• 封装：16引脚窄体150 Mil SOIC

产品详情和应用

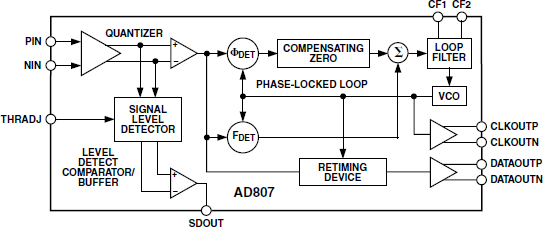

AD807可提供四种接收器功能：数据量化、信号电平检测、时钟恢复和数据重定时，适用于155 Mbps NRZ数据。该器件连同PIN二极管/前置放大器组合，可以用于高度集成、低成本、低功耗SONET OC-3或SDH STM-1光纤接收器。

当输入信号电平降至用户可调阈值以下时，接收器前端信号电平检测电路会予以提示。该阈值通过一个外部电阻设置。信号电平检测电路的3 dB光学迟滞可防止信号电平检测输出颤振。

PLL具有经工厂调整的VCO中心频率和频率采集控制环路，二者配合可保证频率采集无假锁。这样便无需依赖晶振或SAW滤波器等外部器件来协助频率采集。

AD807利用两个控制环路采集输入数据的频率和相位锁定，无需外部控制。首先由频率采集控制环路采集输入数据的频率，无需前同步码便可采集到随机或加扰数据的频率锁定。在锁频状态，频率误差为0，鉴频器无进一步影响。然后，相位采集控制环路开始工作，确保输出相位跟踪输入相位。所用鉴相器已取得专利，几乎可消除AD807整个器件的码抖动。

VCO采用环形振荡器结构以及低噪声专利设计技术。抖动为2.0°（均方根）。正是采用完全差分信号结构，电源抑制比电路，以及使IC不受外来信号干扰的介质隔离工艺才得以实现低抖动特性。该器件可承受数百毫伏的电源噪声，而抖动性能则不受影响。

环路阻尼由阻尼系数电容的值决定，用户通过选择该电容设置PLL的抖动峰值和采集时间。当阻尼系数为5或更大时，可轻松满足CCITT G.958 A型抖动传递要求。

器件设计可保证在无输入数据转换时，时钟输出频率的漂移小于20%。将阻尼系数电容CD短路，可使时钟输出频率变为VCO中心频率。

AD807采用+5 V或–5.2 V单电源供电，功耗为140 mW。
