特性

• 串行数据输入：8.5 Gbps至11.3 Gbps
• 无需参考时钟
• 超过SONET/SDH抖动传递/产生/容差要求
• 量化器灵敏度：9.2 mV p-p（典型值，限幅放大器模式）
• 可选限幅放大器和均衡器输入
• 可编程抖动传递带宽，支持G.8251 OTN
• 可编程限幅电平
• 采样相位调整
• 输出极性反转
• 通过I2C可编程LOS阈值
• 通过I2C访问可选特性
• LOS报警（仅限幅放大器模式）
• LOL指示器
• PRBS发生器/检测器
• 应用敏感的功耗调整
  • 352 mW（8.5 Gbps、均衡器模式、无时钟输出）
  • 430 mW（11.3 Gbps、均衡器模式、无时钟输出）
• 电源：1.2 V、灵活的1.8 V至3.3 V范围及3.3 V

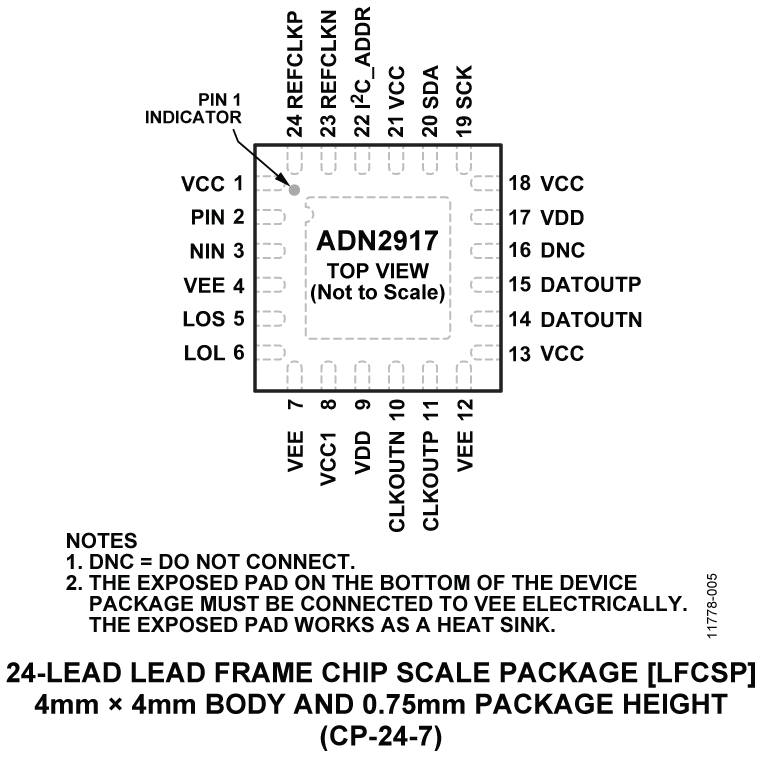

• 4 mm × 4 mm、24引脚LFCSP封装

产品详情和应用

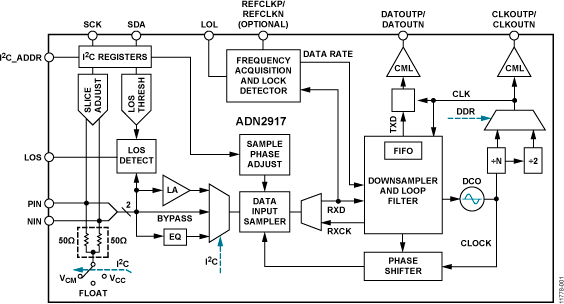

ADN2917可提供下列接收器功能：量化、信号电平检测、时钟和数据恢复，适用于从8.5 Gbps到11.3 Gbps的连续数据速率。它可自动锁定至所有数据速率，而无需外部参考时钟或编程。ADN2917抖动性能超越全部SONET/SDH抖动要求，包括抖动传递、抖动产生和抖动容差。

ADN2917提供手动或自动限幅调整和手动采样相位调整。此外，用户还可选择在输入端连接一个限幅放大器或均衡器。均衡器为自适应或可手动设置。

当输入信号电平降至用户可编程阈值以下时，接收器前端信号丢失(LOS)检测电路会予以提示。LOS检测电路具有迟滞特性，可防止LOS输出震颤。此外，可通过I2C寄存器读取输入信号强度。

ADN2917还支持伪随机二进制序列(PRBS)生成、位错误检测和输入数据速率回读功能。

ADN2917采用紧凑型4 mm x 4 mm、24引脚架构芯片级(LFCSP)封装。除非另有说明，否则所有规格均相对于−40 ℃至+85 ℃环境温度而言。

应用

• SONET/SDH OC-192、10GFC、10GE及所有相关的FEC
• XFP、线路卡、时钟、路由器、中继器、仪器仪表
• 所有速率再生器/中继器
