特性

• 串行数据输入：10 Mbps至2.7 Gbps
• 超过ITU-T抖动要求
• 集成限幅放大器
  • 灵敏度：5 mV峰峰值（仅ADN2817）
• 可调限幅电平：±100 mV（仅ADN2817）
• 专有双环路时钟恢复架构
• 可编程LOS检测（仅ADN2817）
• 集成PRBS发生器和检测器
• 无需参考时钟
• 失锁指示器
• 支持双倍数据速率
• BERMON或采样相位调整选项
• 速率可选，无需使用参考时钟
• 通过I2C接口访问可选特性<


  产品详情和应用

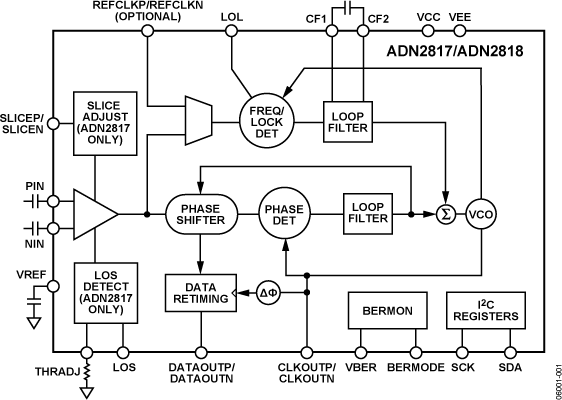

  ADN2817/ADN2818可提供下列接收器功能：量化、信号电平检测、时钟和数据恢复，适用于从10 Mbps到2.7 Gbps的连续数据速率。二者均可自动锁定至所有数据速率，而无需外部参考时钟或编程。这些器件超过所有的SONET抖动要求，包括抖动传递、抖动产生和抖动容差。所有规格均相对于−40°C至+85°C环境温度而言，除非另有说明。

  该器件配合PIN二极管和TIA前置放大器，可以实现高度集成的低成本、低功耗光纤接收器。

  通过I2C®接口，可以实现ADN2817/ADN2818的许多可选特性。例如，用户可以回读锁定ADN2817/ADN2818的数据速率；如果要求提供数据速率，用户也可以设置器件，仅锁定至一个特定数据速率。

  BERMON电路可估计所接收的比特误差率(BER)，而无需中断数据。另一方面，用户也可以调整数据采样相位，以优化所接收的BER。

  应用


• SONET OC-1, OC-3, OC-12, OC-48和所有相关FEC速率
• 光纤通道、2×光纤通道、GbE、高清电视等
• WDM应答器
• 再生器/中继器
• 测试设备

数据手册, Rev. A, 8/08
