特性

• 串行数据输入
  155.52 Mbps/622.08 Mbps/1244.16 Mbps/1250.00 Mbps
• 12位采集时间
• 4位并行LVDS输出接口
• 取得专利的双环路时钟恢复架构
• 集成PRBS发生器
• 字节速率参考时钟
• 失锁指示器
• 支持兼容双数据速率(DDR)的FPGA
• 通过I²C 接口访问可选特性
• 单电源供电：3.3 V
• 功耗
  670 mW（典型值，串行输出模式）
  825 mW（典型值，解串器模式）

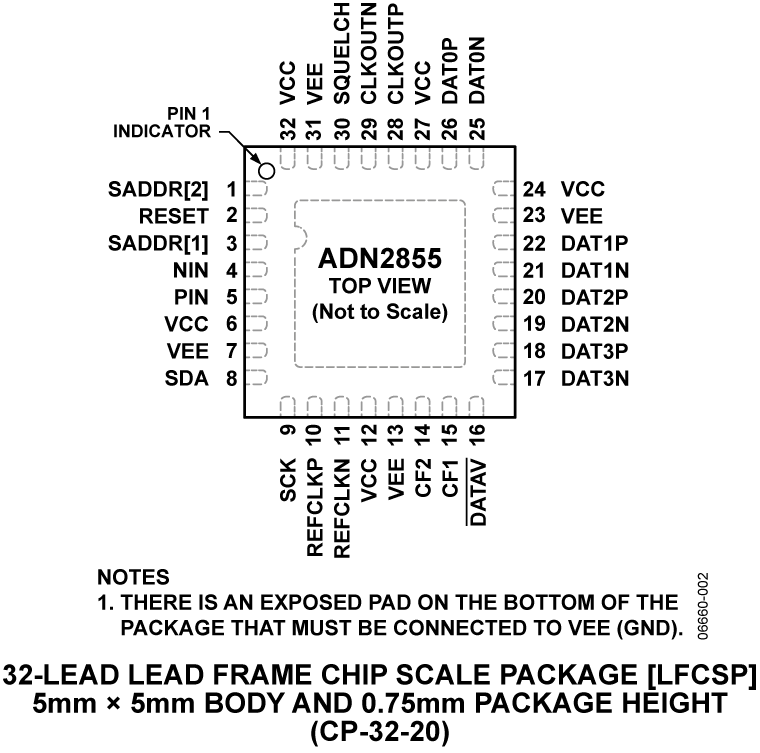

• 5 mm × 5 mm、32引脚LFCSP封装

产品详情和应用

ADN2855是一款突发模式时钟和数据恢复IC，针对GPON/BPON/GEPON光线路终端(OLT)接收器应用而设计。该器件可通过I2C接口，选择以155.52 Mbps、622.08 Mbps、1244.16 Mbps或1250.00 Mbps的数据速率工作。

ADN2855频率锁定至OLT参考时钟，并且在前同步码起始12位内与输入数据对准。该器件提供全速率或可选半速率输出时钟，以便与FPGA或数字ASIC实现双数据速率(DDR)接口。

所有规格均相对于−40°C至+85°C环境温度而言，除非另有说明。ADN2855采用紧凑型5 mm × 5 mm、32引脚芯片级封装。
