特性

• 4路单端或差分通道、16位同时采样ADC
• ±10 LSB INL、±1 LSB DNL、无失码
• 93dB SFDR，100kHz输入
• 每通道PGA增益为1、2、4、8、16、32或64
• EQ功能自动提升高频、低幅度信号
• 每通道具有7级内部可编程biquad滤波器
• 高吞吐速率，4通道、每通道400ksps
• 双级DAC
  • 2个8位粗调基准DAC
  • 12位精密DAC
• +2.5V内部基准或+2.0V至+2.8V外部基准
• +3.3V单电源工作
• 关断模式和省电模式
• 40引脚、6mm x 6mm TQFN封装
• -40°C至+125°C工作温度范围

产品详情和应用

MAX11043是4路单端或差分、16位同时采样ADC。MAX11043每通道包含通用的滤波器模块和可编程增益放大器(PGA)。每通道的滤波器由7级2阶可编程滤波器单元构成，可以构建成14阶滤波器。滤波器系数可用户编程。每个2阶滤波器均可配置为低通(LP)、高通(HP)或带通(BP)，并可选择校准。模拟信号路径的增益和相位失调优于-50dB。

每通道ADC采样速率可达200kHz，通过40MHz串口与器件通信。SPI接口支持1600ksps直通速率，即4路、每通道400ksps或2路、每通道800ksps的速率。软件可选的扫描模式允许更新DAC的同时读取ADC结果。MAX11043的其它特性包括内部(+2.5V)或外部(+2.0V至+2.8V)基准、省电模式以及能够在1至64范围内设置增益的PGA。PGA包含均衡(EQ)功能，在CW线性调频雷达等应用中可自动提升幅度较低的高频信号。

MAX11043包含2个8位粗调DAC，用于设置第二级12位精密DAC的高端和低端基准，该DAC通常用作VCO控制电压。利用软件控制对DAC进行写操作或利用硬件以步进形式增大或减小DAC输出。器件采用+3.0V至+3.6V供电。MAX11043采用40引脚、6mm x 6mm TQFN封装，工作在-40°C至+125°C温度范围。

应用

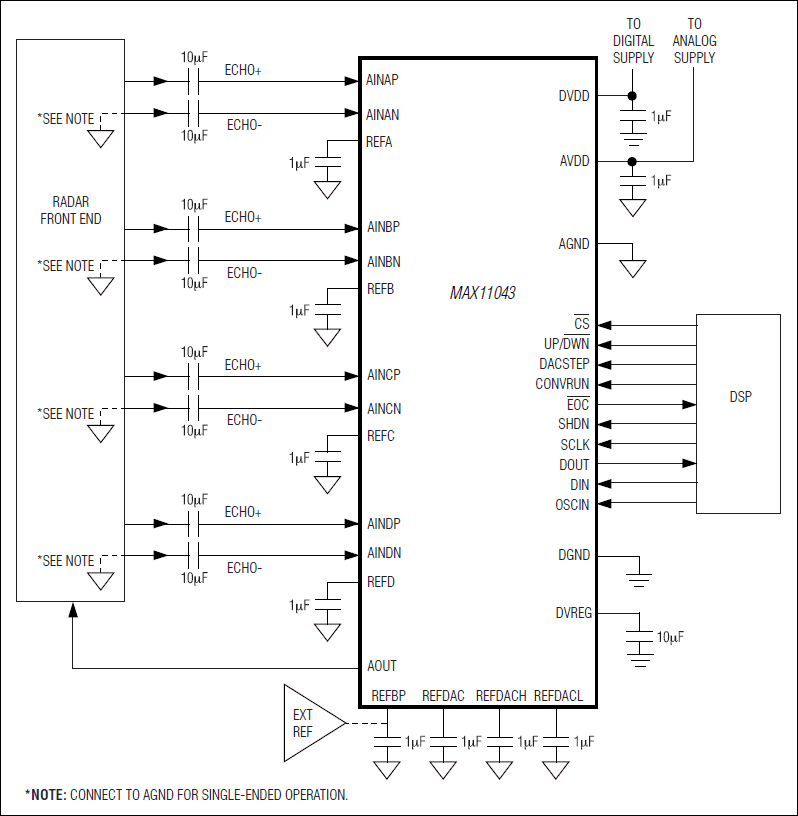

• 汽车雷达系统
• 数据采集系统
• 工业控制
• 电网监视
