ADI亚德诺 LTC1689 产品介绍

2026-03-09 0次

特性

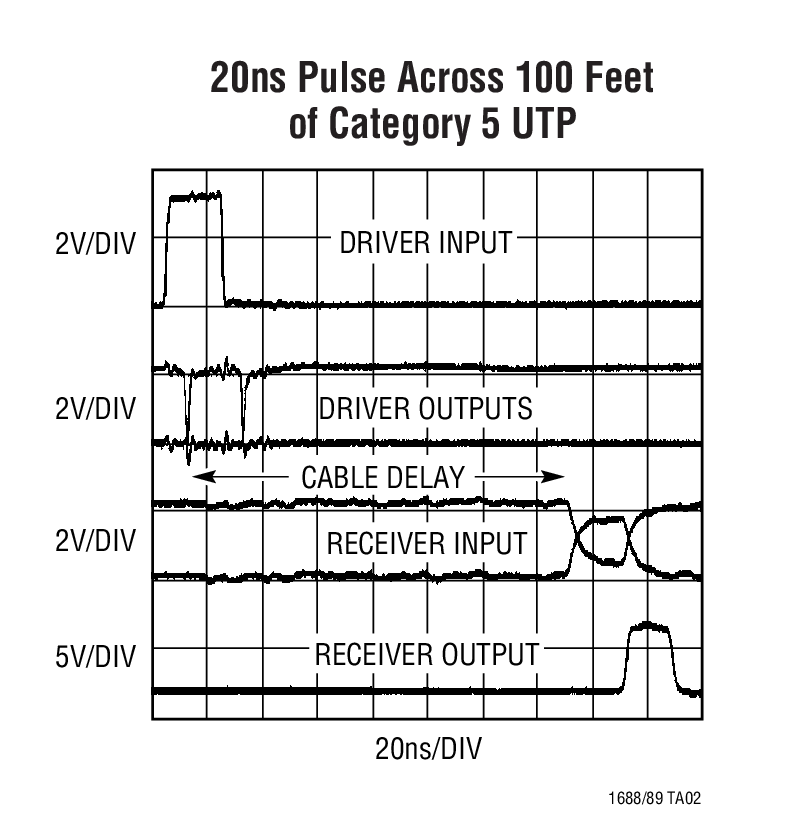

超高速度：100Mbps
有保证的传播延迟：在整个温度范围内为 8ns ±4ns
低的通道至通道延迟时间偏差：500ps (典型值)
可热插拔 (Hot Swap^™)
500Mbps 操作 (V_DD = 3V)
低的t_PLH/t_PHL延迟时间偏差：500ps (典型值)
驱动器输出在三态或电源关断的情况下保持高阻抗
短路保护：3mA 典型输出电流 (对于无限期短路)
热停机保护
单 5V 或 3V 电源

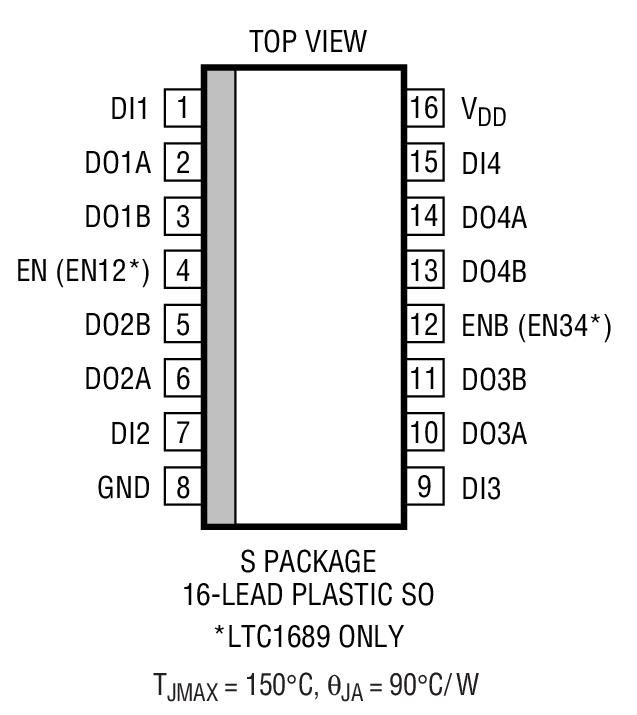

引脚与 LTC486 / LTC487 相兼容

    

产品详情和应用

LTC^®1688 / LTC1689 是超高速度、差分总线 / 线路驱动器，能够在高达 100Mbps 的数据速率下工作。传播延迟在整个工作温度范围内保证为 8ns ±4ns。这些器件可在整个 RS485 共模范围内 (–7V 至 12V) 工作，而且还满足 RS422 的要求。

驱动器输出可热插拔，从而在电路板插拔期间保持背板数据完整性。驱动器具有三态输出，可在整个共模范围内 (–7V 至 12V) 保持高阻抗。另外，输出在上电和电源关断时也保持高阻抗。一种短路功能用于检测总线争用，并大幅度减小驱动器输出电流。热停机电路负责避免器件产生过大的功耗。

LTC1688 允许所有 4 个驱动器一起使能，而 LTC1689 则允许一次使能 2 个驱动器。

LTC1688 / LTC1689 采用单 5V 或 3V 电源工作，并且仅吸收 9mA 的电源电流。

应用

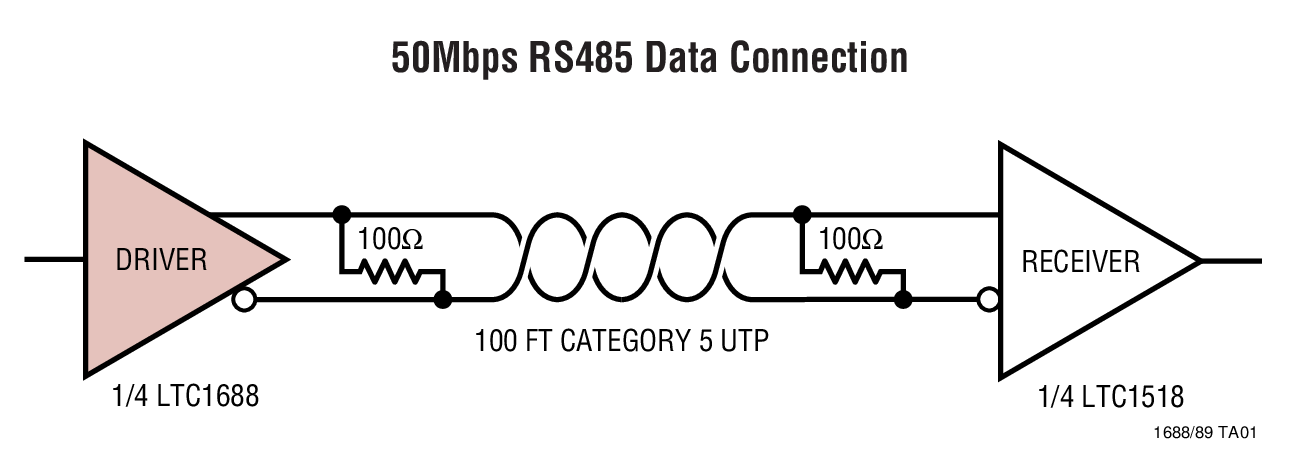

高速 RS485 双绞线驱动器
高速背板驱动器
互补型时钟驱动器
STS-1/OC-1 数据驱动器
SCSI 驱动器

    
