ADI亚德诺_LT5560_产品介绍

ADI亚德诺 LT5560 产品介绍

2026-03-09 0次

特性

上变频或下变频应用
噪声指数：典型值为 9.3dB (在 900MHz 输出频率)
转换增益：典型值为 2.4dB

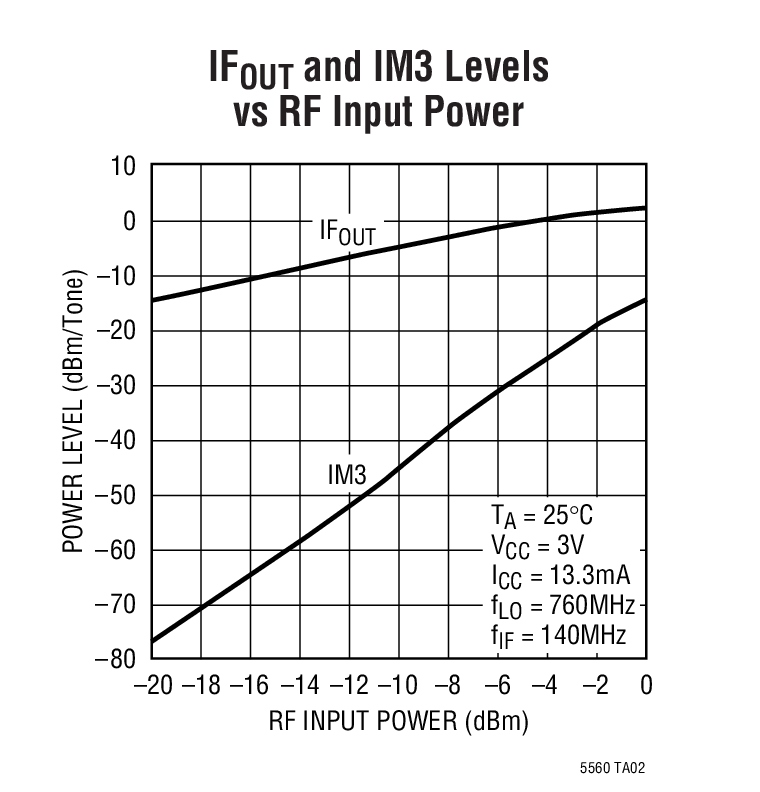

IIP3：典型值为 9dBm (在 I_CC = 10mA)
可调电源电流：4mA 至 13.4mA
低 LO 驱动电平：-2dBm
单端或差分 LO
端口至端口的高隔离度
具有低断态漏电流的使能控制
2.7V 至 5V 单电源

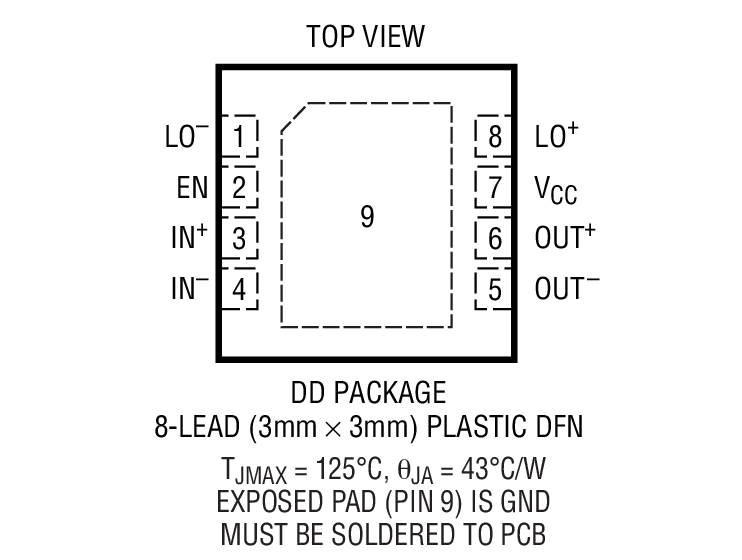

小型 3mm x 3mm DFN 封装

产品详情和应用

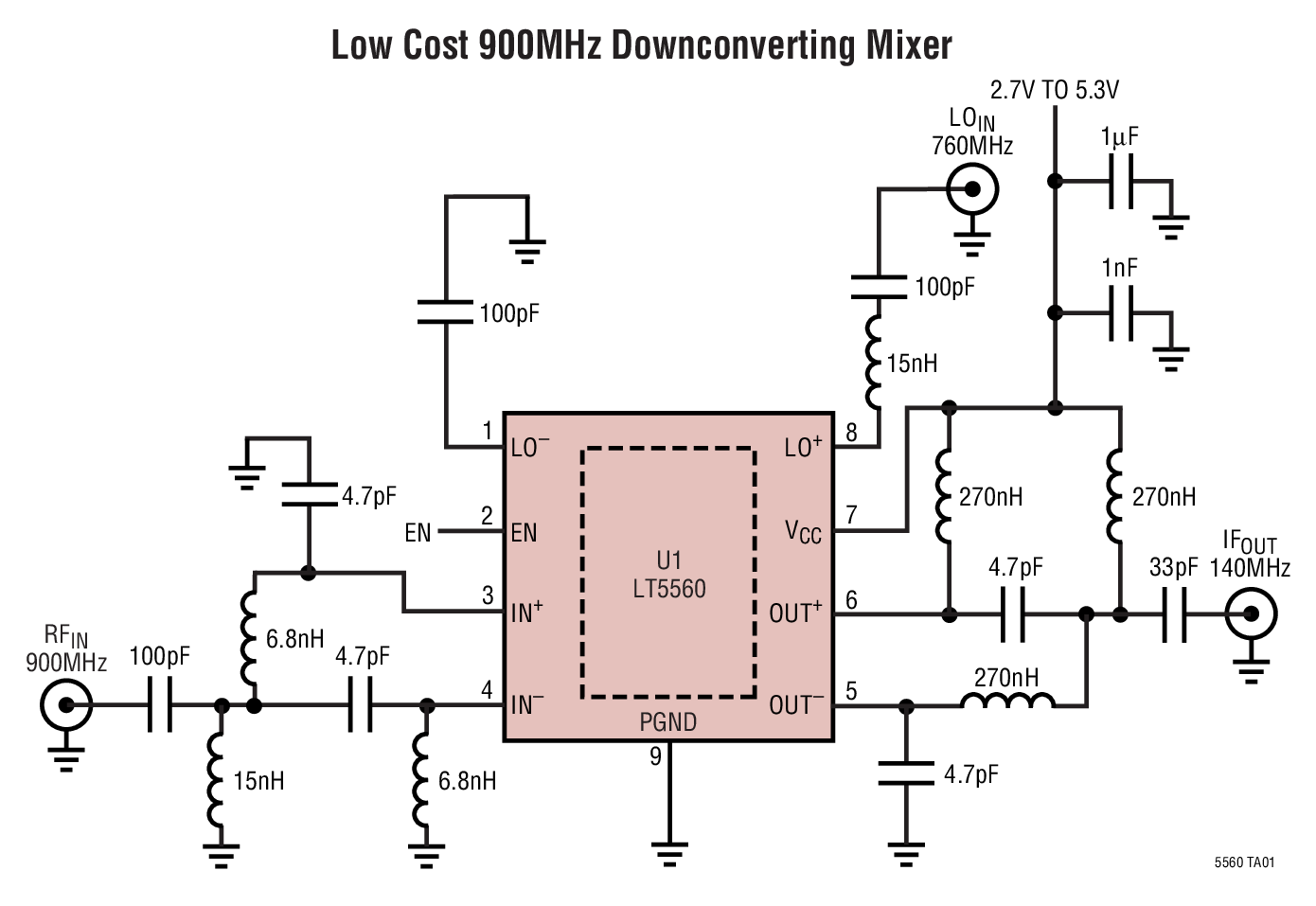

LT^®5560 是一款低功率、高性能宽带有源混频器。该双平衡混频器可采用一个单端 LO 电源来驱动，而且只需要 -2dBm 的 LO 功率。这种平衡设计使 LO 到输出泄漏低，而且集成输入放大器具有卓越的 LO 至 IN 隔离度。信号端口可在很宽的频率范围实现阻抗匹配，从而使 LT5560 能够在众多应用中被用作一个上变频或下变频混频器。

LT5560 具有 10mA 的电源电流特性；然而，DC 电流则是可调的，这使得能够利用单个电阻器来针对每种应用进行性能的优化。例如：当偏置施加13.4mA 的最大电源电流上时，对于一个 900MHz 输出，典型的上变频混频器 IIP3为+10.8dBm。

Applications

便携式无线设备
CATV/DBS 接收机
WiMAX 无线电通信装置
PHS 基站
RF 仪表
微波数据链路
VHF/UHF 双向无线电通信装置
