ADI亚德诺 HMC536MS8G 产品介绍

2026-03-09 0次

特性

输入P0.1dB：+34 dBm (+5V)
插入损耗：0.5 dB
正控制电压：+3V或+5V
MS8G SMT 封装，14.8 mm²

隔离度：27 dB
较快的开关速度
包含在 HMC-DK005 设计人员套件中

产品详情和应用

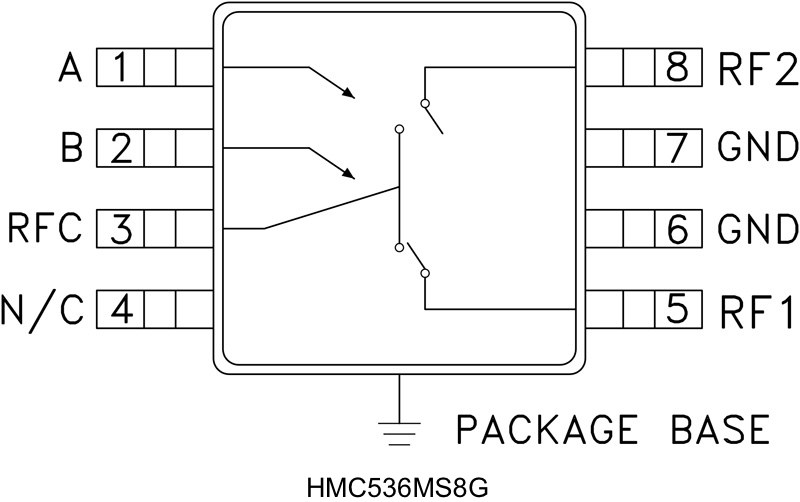

HMC536MS8G & HMC536MS8GE 是 DC - 6 GHz、GaAs、MMIC、T/R 交换芯片，采用 8 引脚 MSOP8G 表面贴装封装，带有裸露的接地焊盘。该交换芯片非常适合蜂窝 PCS/3G 基站应用，具有 0.5 dB 的低插入损耗和 +55 dBm 的输入IP3 。该交换芯片在 6 GHz 的频率下具有出色的功率处理能力，具体为开关在 +3 V 控制下提供 +29 dBm 的 P0.1dB 压缩点。片内电路允许在极低的直流电流下将正电压控制在 0/+ 3 V 或 0/+ 5V。

应用

蜂窝/3G 基础设施
ISM/MMDS/WiMAX
CATV/CMTS
测试仪器仪表
