ADI亚德诺 LTC5552 产品介绍
2026-03-09
0次
特性
- 集成的 LO 缓冲器:0dBm LO 驱动
- 50Ω 宽带匹配 RF 和 LO 端口
- 宽的 IF 带宽:DC 至 6GHz
- 上变频或下变频

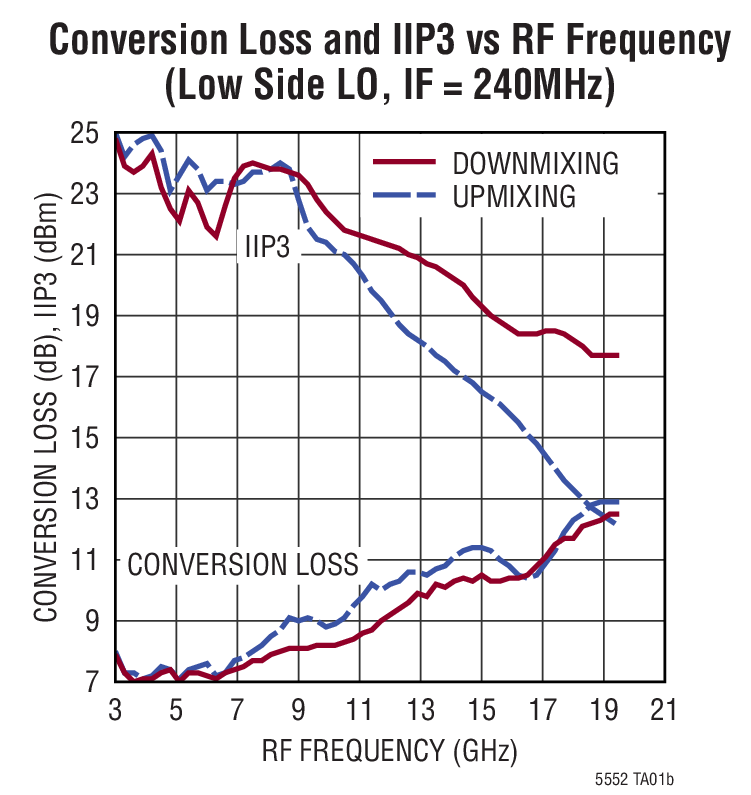

- 高 IIP3:
- 在 10GHz 为 +22.5dBm
- 在 17GHz 为 +18.3dBm
- +14.6dBm 输入 P1dB (在 10GHz)
- 8dB 转换损耗 (在 10GHz)
- 3.3V / 132mA 电源
- 针对时分双工 (TDD) 操作的快速接通 / 关断

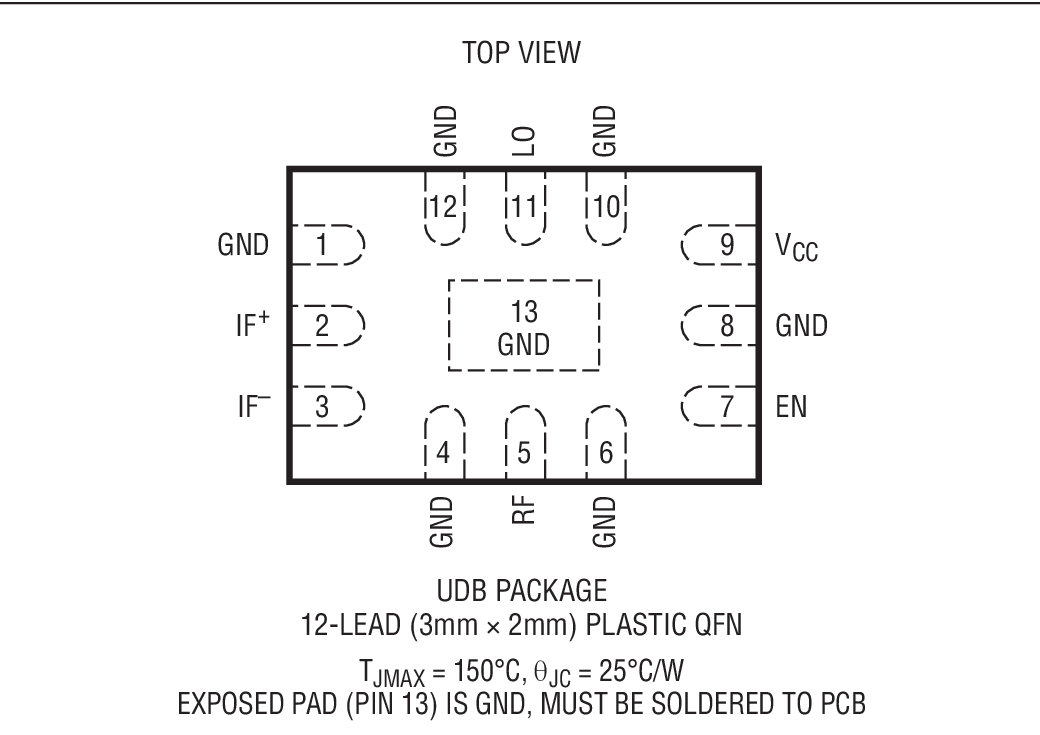

- 3mm x 2mm、12 引脚 QFN 封装
产品详情和应用

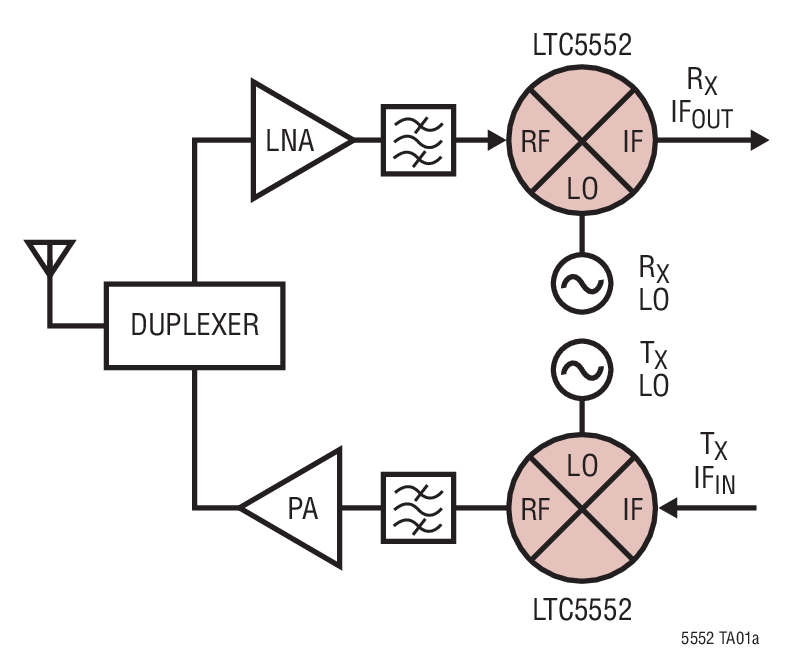

LTC®5552是一款高性能、微波双平衡无源混频器,可用于上变频或下变频。该器件与LTC5553相似,但是具有一个宽带、差分DC至6GHz IF端口。LTC5552推荐用于IF频率范围扩展至500MHz以下的应用。对于IF频率始终高于500MHz的应用,建议采用LTC5553,因为这款器件内置了一个集成式IF巴伦。
混频器和集成式RF巴伦经过优化,可覆盖3GHz至20GHz RF频率范围。集成LO放大器专门针对1GHz至20GHz频率范围进行了优化,仅需0dBm驱动电平。
此器件通过小型封装提供高IIP3和P1dB、低LO泄漏和高集成度。
应用
- 5G宽带无线接入
- 微波收发器
- 无线回程
- 点对点微波
- 相控阵天线
- C、X和Ku波段雷达
- 测试设备和卫星调制解调器
