ADI亚德诺 HMC688 产品介绍

2026-03-09 0次

特性

高输出IP3： +35 dBm
低转换损耗： 7.5 dB
低LO驱动： 0 dBm
针对低端LO输入优化

上变频和下变频
24引脚4x4mm SMT封装： 16mm²

产品详情和应用

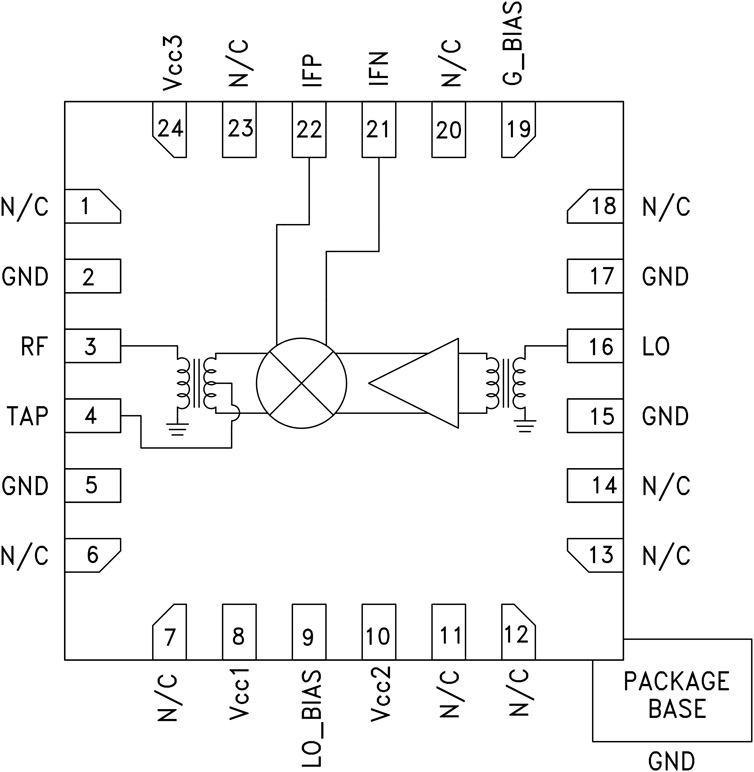

HMC688LP4(E)是一款高动态范围无源MMIC混频器，集成LO放大器，采用4x4 SMT QFN封装，工作频率为2.0 - 2.7 GHz。 LO驱动为0 dBm时，3G和4G GSM/CDMA应用可以获得+35 dBm的出色输入IP3下变频性能。

采用1 dB (+25 dBm)压缩时，RF端口支持各种输入信号电平。转换损耗典型值为7.5 dB。 DC至700 MHz的IF频率响应能够满足GSM/CDMA发射或接收频率规划要求。 HMC688LP4(E)与HMC689LP4(E)引脚兼容，后者是一款2.0 - 2.7 GHz混频器，集成LO放大器且针对高端LO应用优化。

应用

蜂窝/3G和LTE/WiMAX/4G
基站和中继器
GSM, CDMA 和OFDM
发射机和接收机
