特性

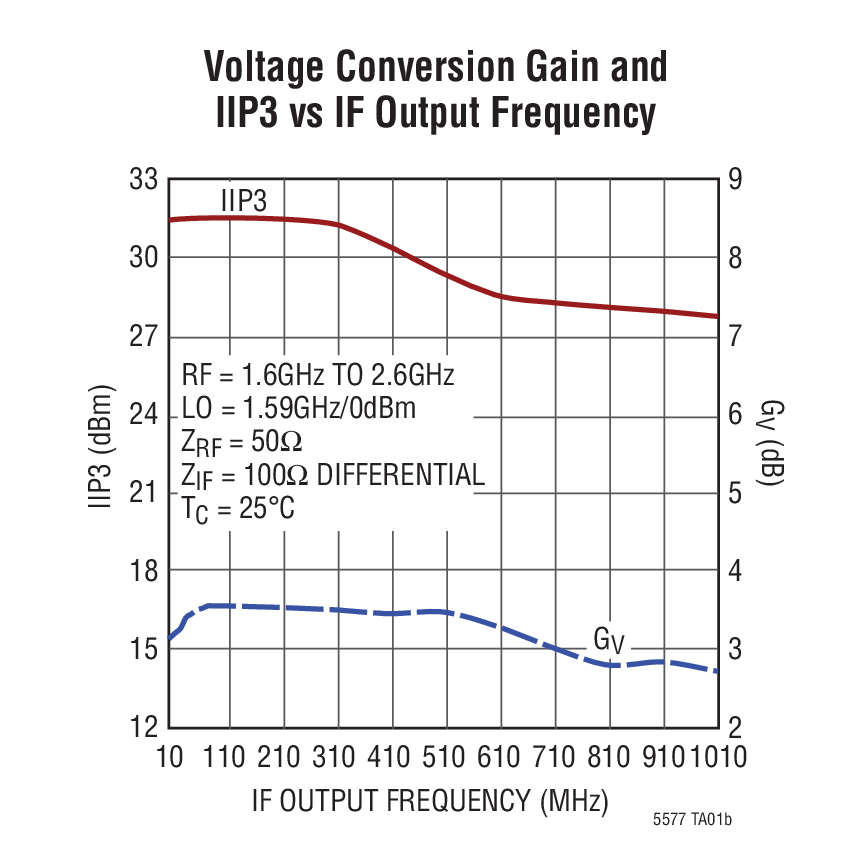

• +30dBm IIP3
• +15dBm 输入 P1dB
• 0dB 转换增益
• 宽带差分 IF 输出
• 非常低的 2 x 2 和 3 x 3 杂散
• IF 频率范围高达 1.5GHz
• 低 LO-RF 泄漏
• 停机时 LO 输入 50Ω 匹配
• –40ºC 至 105ºC 工作温度 (T_C)
• 非常小的解决方案外形尺寸

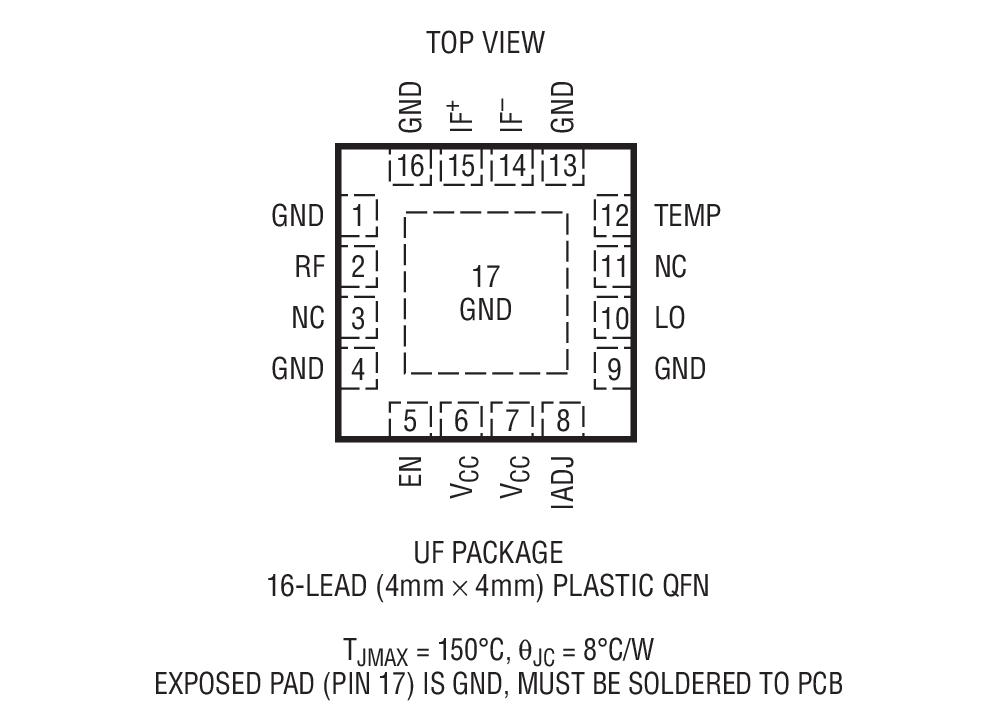

• 16 引脚 (4mm x 4mm) QFN 封装

产品详情和应用

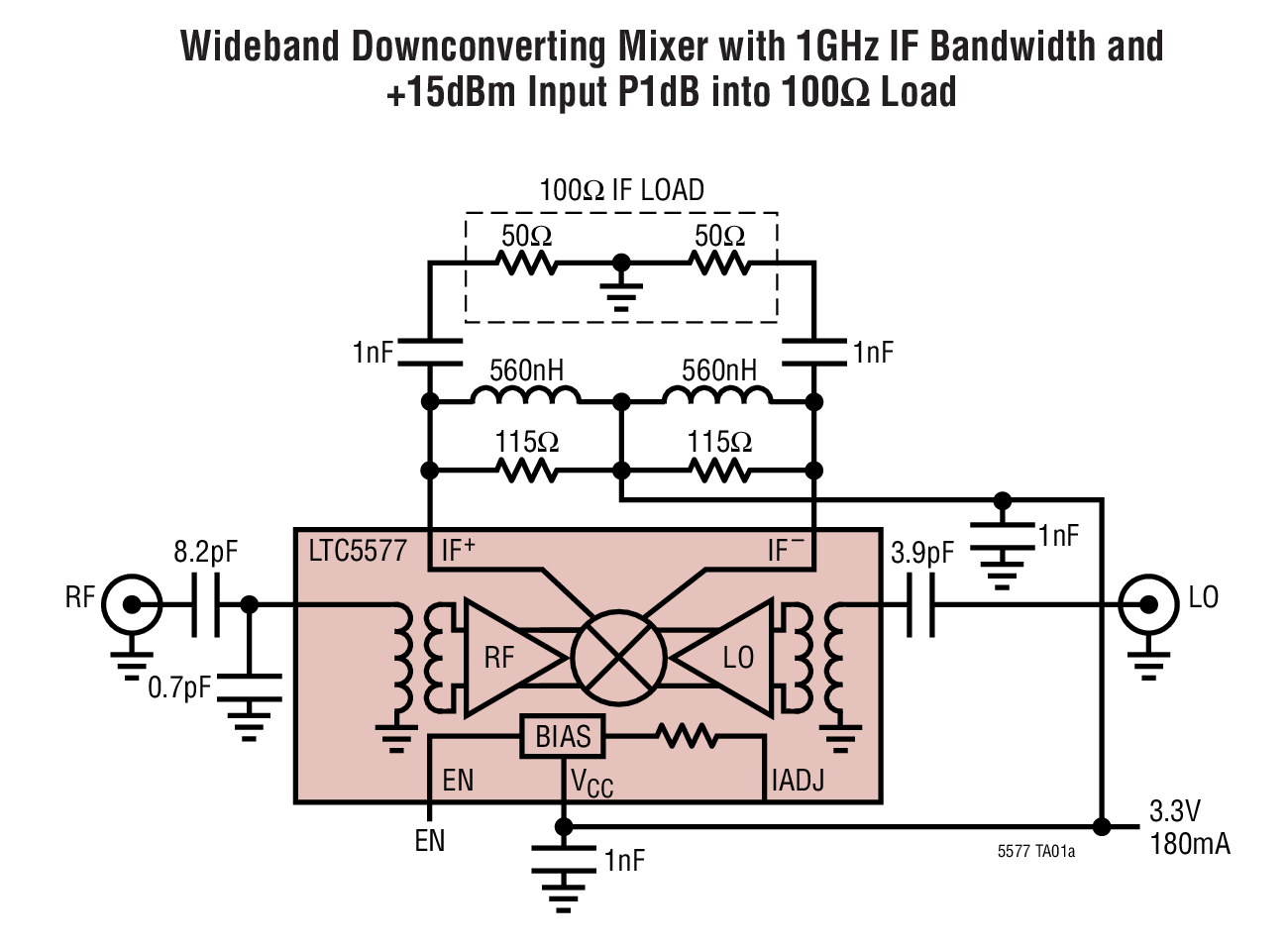

LTC^®5577 有源混频器专为要求高输入信号处理能力和宽带宽的 RF下变频应用而优化。宽带IF 输出采用外部电阻器来设定输出阻抗，从而提供了与差分IF 负载(例如：滤波器和放大器)直接匹配的灵活性。该器件虽然针对一个 100Ω 差分输出阻抗进行特性分析和规格拟订，但其可与 50Ω 至 400Ω的输出阻抗配合运作，并在较高的阻抗级别下具有较高的增益和减低的 IIP3 和 P1dB。F 输出可在高达 1.5GHz 的频率下使用。

在接收器应用中，高输入P1dB 和IIP3 允许使用较高增益的低噪声放大器，从而可获得较高的接收器灵敏度。RF和 LO 输入端上的集成型变压器提供单端 50Ω接口，同时较大限度地缩减了解决方案尺寸。

• 无线基础设施接收机
• DPD 观测接收机
• CATV 基础设施
