ADI亚德诺 LTC5597 产品介绍
2026-03-09
0次
特性
- 超宽匹配输入频率范围：100 MHz 至 70 GHz
- 35dB 线性动态范围（< ±1dB 误差）
- 28.5 mV/dB 对数斜率

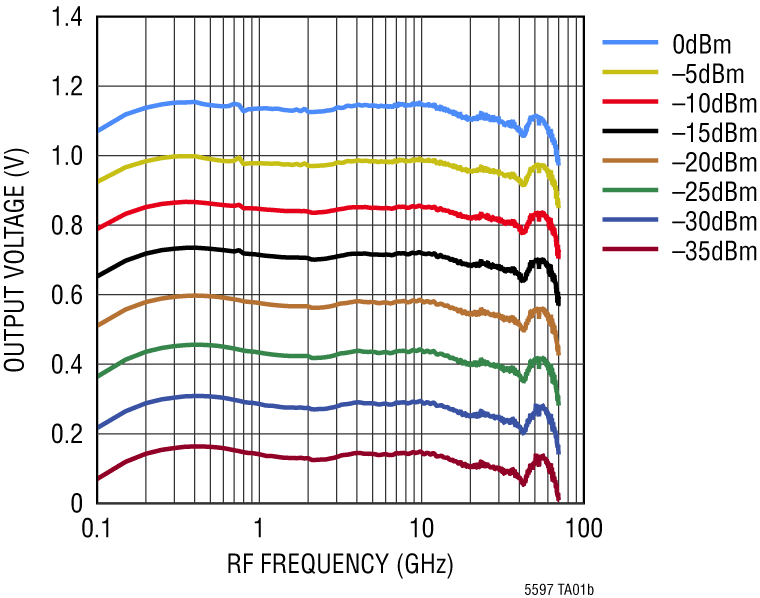

- ±2 dB 平坦响应，在 100 MHz 至 60 GHz 的范围内
- 对高波峰因数（高达 12 dB）调制波形进行精确的 RMS 功率测量
- 低功耗关断模式
- 低电源电流：3.3 V 时为 30 mA（典型值）

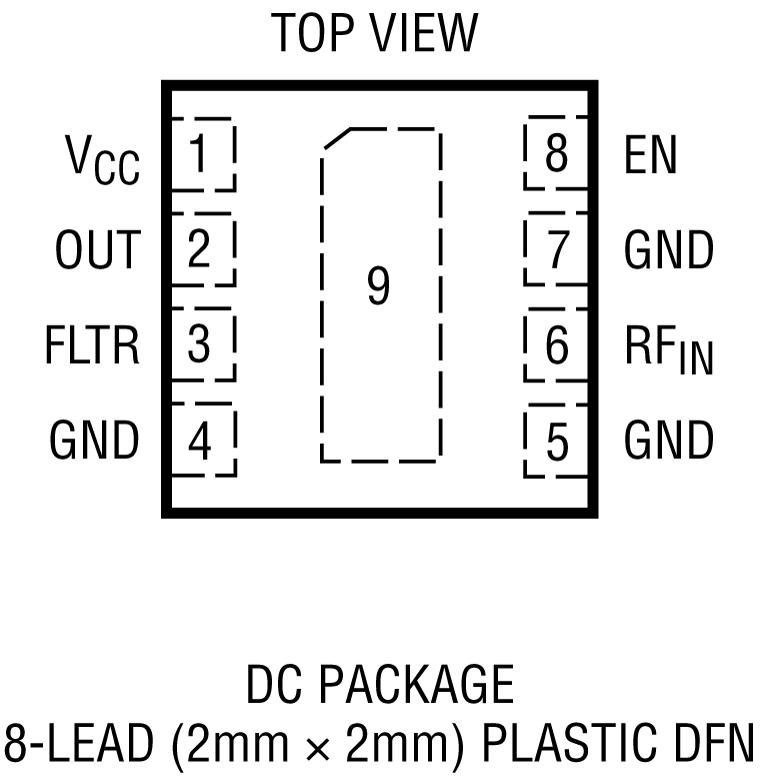

- 小型 2 mm × 62 mm 塑料 DFN8 封装
- I 级：−40°C 至 105°C 额定温度
- H 级：−40°C 至 125°C 额定对数斜率和对数截距
- ESD 额定值2500 V HBM，1500 V CDM
产品详情和应用
LTC5597是一款高精度RMS功率检波器，提供极宽的RF输入带宽（100 MHz至70 GHz）。因此，该器件适合非常广泛的RF和微波应用，例如点对点微波链接、仪器仪表和功率控制应用。
该检波器的直流输出电压能够精确地表示对RF输入施加的平均信号功率。提供线性dB响应，在35 dB动态范围内具备28.5 mV/dB对数斜率，精度一般高于±1 dB。该检波器特别适用于测量波峰因数(CF)高达12 dB的波形，以及测量期间波峰因数变化极大的波形。
要实现更高的精度和更低的输出纹波，可以使用FLTR和OUT引脚之间连接的电容从外部调整平均带宽。启用接口切换器件的模式，在主动测量模式和低功耗关断模式之间切换。
应用
- 点对点微波连接
- 卫星通信
- 仪器仪表和测量设备
- 军用无线电
- 5G、LTE、WiFi和无线网络
- RMS功率测量
- 接收和发射增益控制
- RF PA发射功率控制
