特性

• 输出频率范围：2300 MHz至3000 MHz
• 调制带宽：>500 MHz（3 dB）
• 输出三阶交调截点：26 dBm（2500 MHz）
• 1 dB输出压缩：13.8 dBm（2500 MHz）
• 噪底：−157.1 dBm/Hz（2500 MHz）
• 边带抑制：-57 dBc（2500 MHz）
• 载波馈通：-32 dBm（2500 MHz）
• 单电源：4.75 V至5.25 V

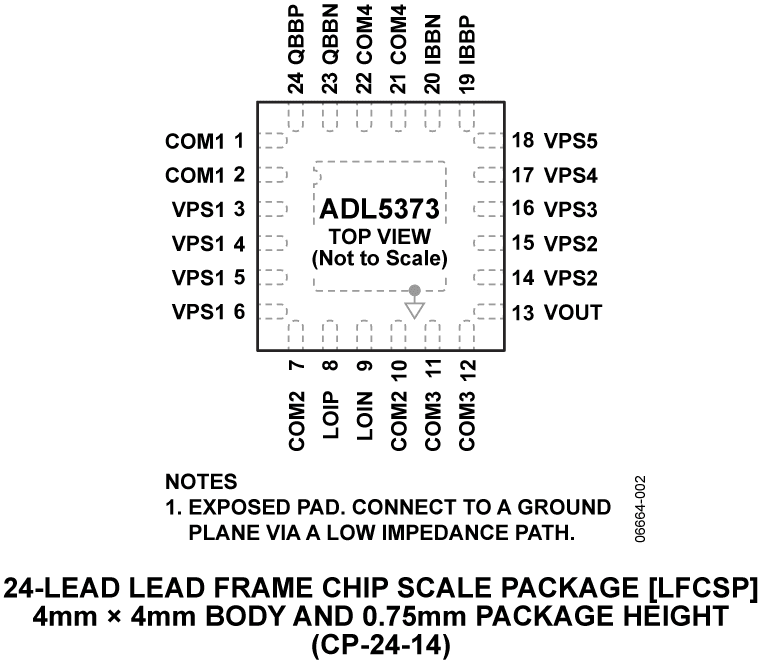

• 24引脚LFCSP

产品详情和应用

ADL5373支持2300 MHz至3000 MHz的工作频率，属于固定增益正交调制器(F-MOD)系列引脚兼容产品，设计用于300 MHz至4000 MHz频率范围。ADL5373提供出色的相位精度和幅度平衡，可以为通信系统提供高性能中频或直接射频调制。

ADL5373的3 dB基带带宽大于500 MHz，因而非常适合用于宽带零中频或低中频转射频应用以及宽带数字预失真发射机。

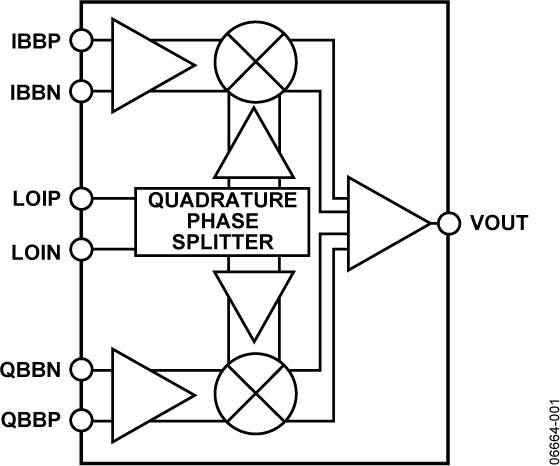

ADL5373可接受两路差分基带输入，与本振(LO)混频后生成一路单端输出。

ADL5373采用ADI公司先进的硅-锗双极性工艺制造。提供24引脚、裸露焊盘、无铅LFCSP封装。额定温度范围为−40°C至+85°C。提供一款无铅评估板。

应用

• WiMAX/宽带无线接入系统
• 卫星调制解调器
