特性

• 故障保护
  • 断电时为±40V
  • ±36V，采用±15V电源(MAX4631/MAX4633)
  • ±25V，采用±15V电源(MAX4632)
• 轨到轨信号处理
• 无需电源时序控制
• 电源关闭时所有开关断开
• 在故障条件下，输出箝位至适当的电源电压；无转换毛刺
• 85Ω（最大值）信号路径，采用±15V电源
• ±4.5V至±18V双电源供电
• +9V至+36V单电源
• 低功耗： <6mW
• 与行业标准DG401/DG403/DG405引脚兼容
• TTL和CMOS逻辑兼容输入，采用+9V至+15V单电源或±15V电源

产品详情和应用

MAX4631/MAX4632/MAX4633高压、双通道模拟开关与工业标准DG401/DG403/DG405引脚兼容。它们对现有器件的升级包括故障保护输入和轨到轨信号处理能力。MAX4631/MAX4632/MAX4633的常开(NO)和常闭(NC)端子在上电或关断期间受到保护，可防止高达36V的过压故障。在故障条件下，这些端子变为开路，只有几纳安的漏电流从电源流出，但开关输出(COM_)会继续向负载提供高达18mA的适当极性电源电压。这可以确保在故障开始和结束时提供明确的轨到轨输出。+25°C时的导通电阻为85Ω（最大值），开关间匹配至6Ω（最大值）。+25°C时关断漏电流仅为0.5nA，+85°C时为5nA。

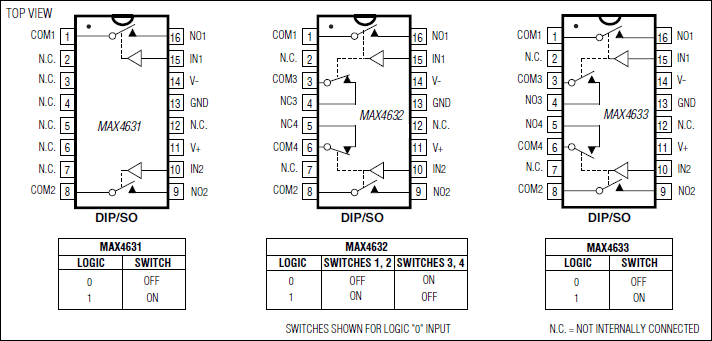

MAX4631具有两个NO单刀/单掷(SPST)开关。MAX4632具有两个NO/NC单刀/双掷(SPDT)开关。MAX4633具有两个NO双刀/单掷(DPST)开关。

这些CMOS开关采用±4.5V至±18V双电源或+9V至+36V单电源供电。所有数字输入的逻辑阈值为+0.8V和+2.4V，确保采用±15V电源或+12V单电源供电时TTL和CMOS逻辑兼容。

应用

• 自动测试设备(ATE)
• 航空电子
• 数据采集
• 工业和过程控制系统
• 冗余/备用系统
