特性

• 低物料成本(BOM)
  • 无外部巴伦、无外部滤波器等
  • 单个低成本16MHz外部晶振
• 远距离，高灵敏度
• 低功耗
  • 工作电源电流：9mA
  • 关断电流：10nA
• 提供自轮询（远程唤醒）以降低功耗
  • 前导码检测和中断输出功能
  • 平均电流低至350μA
  • 占空比低于1%
  • 快速启动时间
• 通过自动增益控制(AGC)调整数字RSSI
• 自动频率控制(AFC)
• 快速频率切换小数N分频合成器
• 33dB校准镜像抑制
• 通过ETSI 2类阻塞测试
• ±2.5kV HBM ESD保护，±4kV LNA输入
• 数据速率高达200kbps (NRZ)
• 电源电压：1.8V至3.6V
• 工作温度范围：–40°C至+105°C
• 4mm x 4mm、12-TQFN封装，0.8mm间距

产品详情和应用

MAX41473/MAX41474均为高性能、低功耗接收器，非常适合接收幅移键控(ASK)和频移键控(FSK)数据。这些接收器可针对三个常用的1GHz以下频段进行配置，同时使用单个低成本16MHz晶振：287MHz至320MHz、425MHz至480MHz和860MHz至960MHz。

MAX41473/MAX41474能够进行ASK或FSK接收，还可以通过 I²C 接口实现完全编程。除了可编程选项外，MAX41473/MAX41474还提供预设选项，无需编程即可定义配置。该设计可以对外部微控制器实现单线操作。

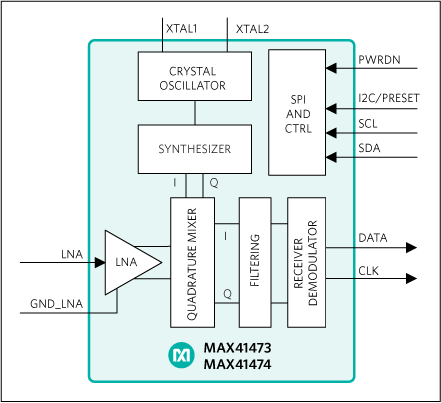

该接收器具有出色的RF灵敏度，RF输入端的输入信号功率可高达0dBm。MAX41473/MAX41474接收器集成IF滤波器，只需少量外部元件，具有低工作/关断电流，非常适合对成本和功耗敏感的应用。芯片中还包含低噪声放大器(LNA)、全差分镜像抑制混频器、集成压控振荡器(VCO)的片内锁相环(PLL)、接收信号强度指示(RSSI)和数字解调功能。

这些器件支持1.8V至3.6V的电源电压范围，还提供省电、完全可编程、自轮询（占空比）模式，具有前导码检测和中断输出，以唤醒外部微控制器单元(MCU)。

采用12引脚薄型QFN (TQFN)封装，额定温度范围为-40°C至+105°C扩展温度范围。

应用

• 楼宇门禁
• 车库门遥控开关(GDO)
• 家居自动化和安保系统
• 遥控车门开关(RKE)
• 餐厅寻呼机
• 胎压监测系统(TPMS)
