特性

• 设计灵活
  • V_CC = 0V时，可有效保护图形控制器端口
  • DDC开关将电压限制在低压电源
  • 内部+2.5V稳压器
• 高集成度、高性能设计
  • RGB电容低至5.5pF (典型值)
  • 在监视器侧，SYNC信号带有10pF、2.2kΩ负载时，t_R/t_F为2.0ns (典型值)
  • 源出和吸入8mA电流，同时满足速度要求
  • ±11kV人体模式(HBM)
• 节省电路板空间
  • 内置功率开关
    • +5V供电时，具有300mV (最大值) IR压降
    • 短路/过热/反向电流保护
  • 5mm x 5mm、32引脚TQFN封装

产品详情和应用

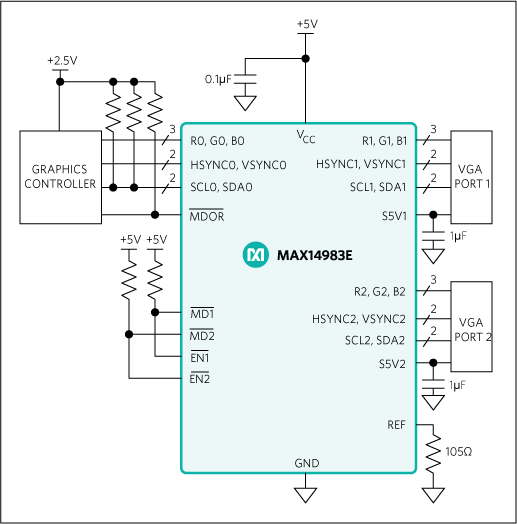

MAX14983E集成了宽带模拟开关、电平转换缓冲器以及5V电源开关，为VGA监视器构成完备的1:2信号复用器。器件在控制器和两个输出之间切换图形信号。器件内部在监视器侧显示数据通道(DDC)信号线上提供上拉电阻(2.2kΩ，典型值)。

器件具有简单的电源接口，工作在+5V单电源。两路集成限流开关和反向电流保护功能在+5V电源与外部负载之间保持最小压降。

行同步和场同步(HSYNC/VSYNC)输入具有逻辑电平转换缓冲器，支持+2.5V至+5.0V CMOS或TTL兼容逻辑的图形控制器，能够满足±8mA的VESA驱动能力要求。内部2.5V稳压器将DDC电平转换成兼容于低压图形控制器的电平

器件还具有监视器检测输出和使能输入，允许监视器切换到自动工作状态或由图形控制器输入控制切换。MAX14983E采用32引脚(5mm x 5mm) TQFN封装，规定工作在-40°C至+85°C扩展级温度范围。

应用

• 计算设备
• 图形卡
• KVM开关
• 服务器
