特性

产品详情和应用

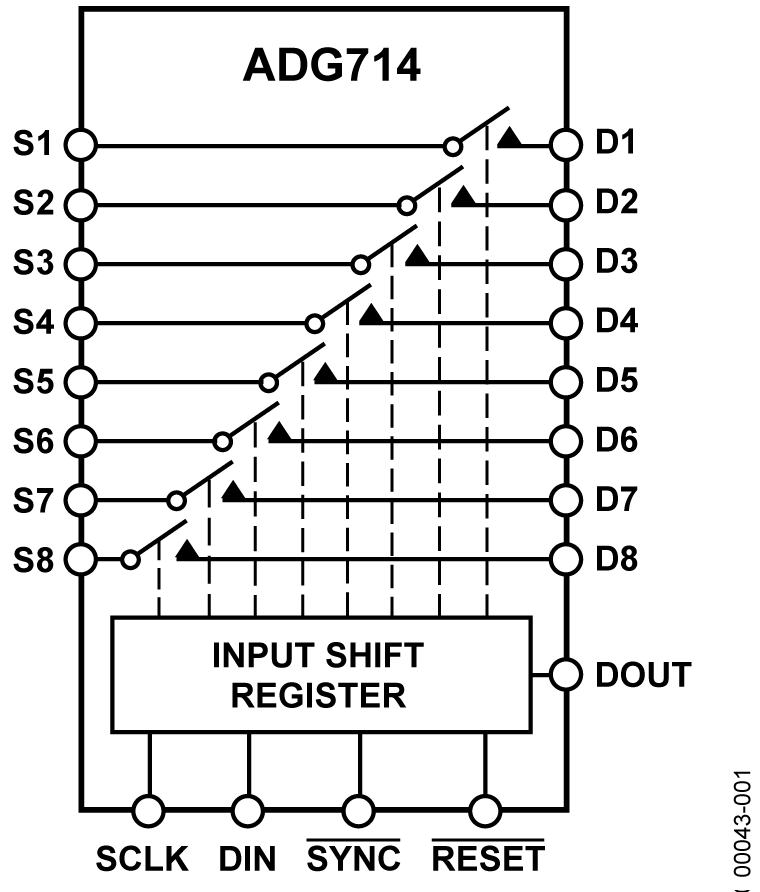

ADG714是一款互补性金属氧化物半导体(CMOS)、八通道单刀单掷(SPST)开关，通过一个三线式串行接口进行控制。开关之间的导通电阻匹配严格，并且在整个信号范围内，导通电阻曲线平坦。各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。数据以8位形式写入这些器件，每一位对应一个通道。

ADG714采用一个三线式串行接口，并且与串行外设接口(SPI)、QSPI™、MICROWIRE™接口标准和大多数数字信号处理(DSP)接口标准兼容。利用移位寄存器DOUT的输出，可以将若干这种器件以菊花链形式相连。

上电时，所有开关均处于断开状态，内部寄存器为全零。

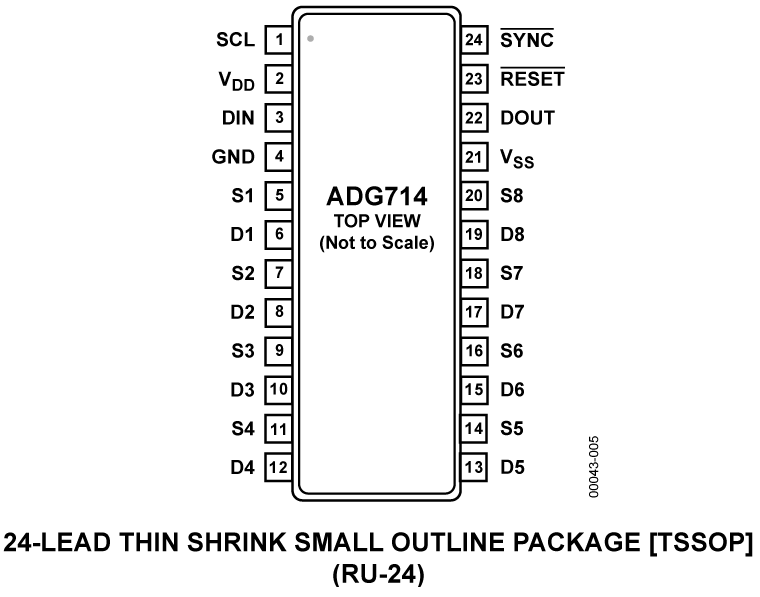

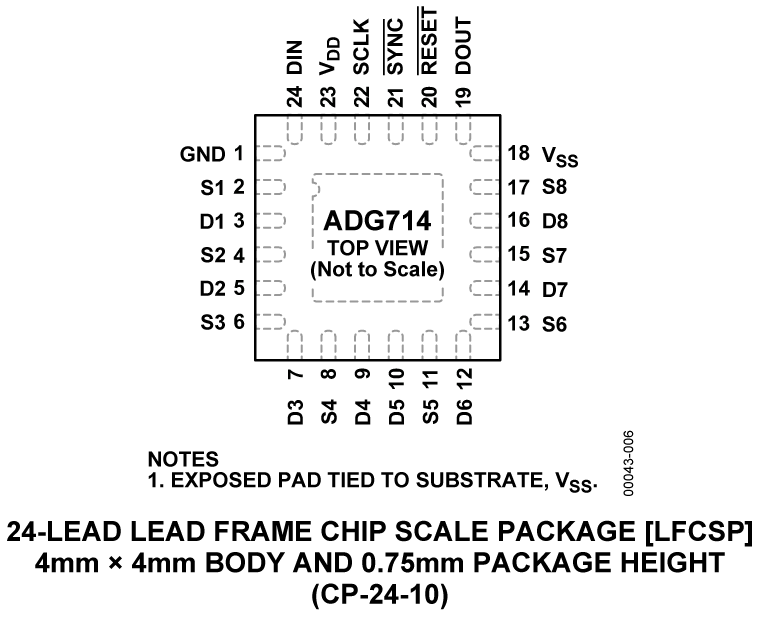

该器件具有低功耗和2.7 V至5.5 V的工作电压范围，因而适合许多应用。ADG714也可以采用±2.5 V双电源供电。ADG714提供24引脚TSSOP和24引脚LFCSP两种封装。

产品聚焦

• 三线式串行接口。
• 单电源/双电源供电。
• ADG714和ADG715的额定电源电压为3 V、5 V和±2.5 V。
• 低导通电阻，通常为2.5 Ω。
• 低泄漏。
• 上电复位。
• 24引脚TSSOP封装。
• 24引脚LFCSP封装。

应用

• 数据采集系统
• 通信系统
• 继电器替代方案
• 音频和视频开关
