特性

产品详情和应用

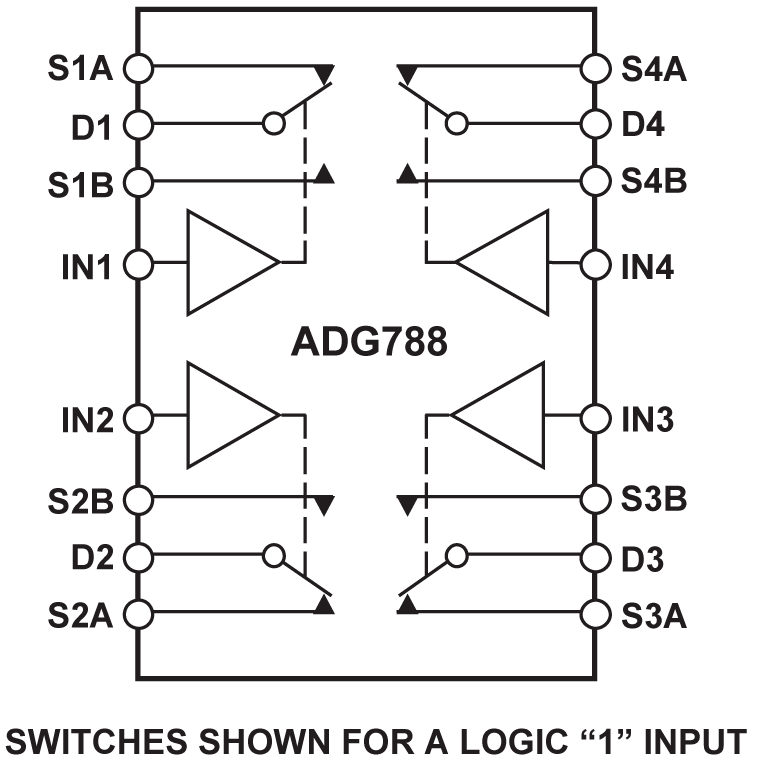

ADG786和ADG788均为低压、CMOS器件，分别内置三个/四个独立可选的单刀双掷(SPDT)开关。

这些器件具有低功耗特性，采用1.8 V至5.5 V单电源/±2.5 V双电源工作，因而非常适合电池供电的便携式仪表及许多其它应用。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。ADG786提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

采用先进的亚微米工艺设计，具有低功耗、高开关速度、极低导通电阻、高信号带宽和低泄漏电流特性。导通电阻大约为几欧姆，开关之间严格匹配，并且在整个信号范围内，导通电阻曲线非常平坦。这些器件在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。

ADG786和ADG788采用小型20引脚芯片级封装。

产品特色
1. 小型4 mm x 4 mm、20引脚芯片级封装(CSP)。 单/双电源供电。ADG786和ADG788的额定电源电压均为3 V ± 10%和5 V ± 10%（单电源）和± 2.5 V ± 10%（双电源）。
2.低导通电阻：2.5 Ω（典型值）。
3.低功耗：小于0.01 μW。
4.保证先开后合式开关动作。

应用
• 数据采集系统
• 通信系统
• 继电器替代方案
• 音频和视频开关
• 电池供电系统
