ADI亚德诺 ADG419 产品介绍
2026-03-09
0次
特性
- 最大额定电源电压:44 V
- 模拟信号范围:VSS 至 VDD
- 低导通电阻:<35 Ω
- 超低功耗:< 35 μW
- 快速转换时间:160 ns(最大值)
- 先开后合式开关动作
- DG419的直接替代产品
ADG419-EP支持防务和航空航天应用(AQEC标准)。
- 下载ADG419-EP 数据手册(pdf)
- 军用温度范围:-55℃至+125℃
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/10615 DSCC图纸号
产品详情和应用

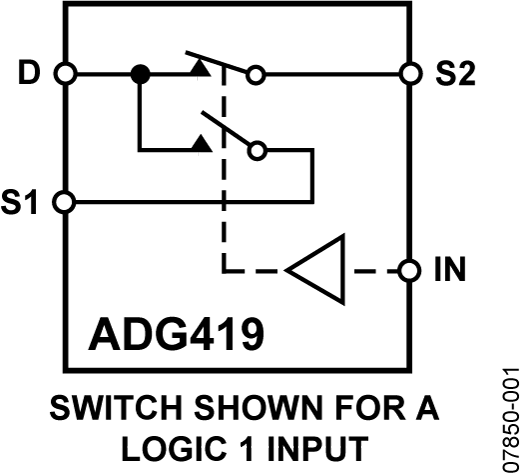

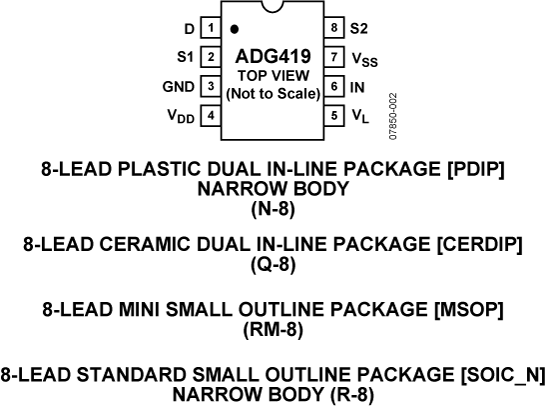

ADG419是一款单芯片CMOS单刀双掷(SPDT)开关,采用增强型LC2MOS工艺设计,具有低功耗、高开关速度、低导通电阻和低泄漏电流特性。
ADG419的导通电阻曲线在整个模拟输入范围都非常平坦,可确保其拥有出色的线性度和低失真性能。该器件还提供高开关速度和高信号带宽。CMOS结构可确保功耗极低,因而该器件非常适合便携式电池供电仪表。
接通时,ADG419的各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。在断开条件下,达到电源电压的信号电平被阻止。ADG419为先开后合式开关。
ADG419-EP支持防务和航空航天应用(AQEC标准)。
应用
