特性

• 保证导通电阻
  • 4Ω（最大值，+5V电源）
  • 6Ω（最大值，+3V电源）
• 保证通道间匹配
  • 0.4Ω（最大值）
• 信号范围内保证平坦度
  • 0.8Ω（最大值）
• 1.8V电源
  • 整个温度范围内R_ON = 100Ω（典型值）
  • t_ON = 51ns（典型值）
  • t_OFF = 13ns（典型值）
• 保证较低漏电流
  • 0.5nA（最大值，+25°C）
• 单电源供电：+1.8V至+5.5V
• 轨到轨信号处理
• TTL/CMOS逻辑兼容
• 串扰：-114dB (1MHz)
• 关断隔离：-67dB (1MHz)

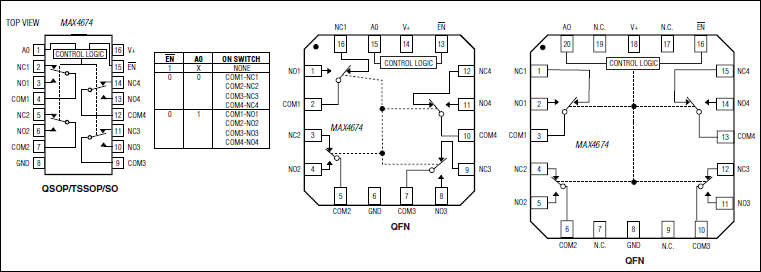

• 4mm x 4mm QFN封装

产品详情和应用

MAX4674是一款低压CMOS模拟开关，包含四个2:1多路复用器/解复用器。采用+5V单电源供电时，最大导通电阻(R_ON)低至4Ω，通道间R_ON匹配最大值为0.4Ω，整个信号范围内RON平坦度为0.8Ω。+25°C时最大关断漏电流仅0.5nA。

MAX4674的快速导通(t_ON)和关断(t_OFF)时间分别为18ns和6ns，采用QFN、QSOP、TSSOP和SO封装。

该低压多路复用器采用+1.8V至+5.5V单电源供电。所有数字输入的逻辑阈值为+0.8V和+2.4V，确保采用+5V电源时TTL/CMOS逻辑兼容。

应用

• 10/100 Base-T
• ATM交换
• 音频/视频信号切换
• 通信系统
• 低电压数据采集
• 继电器替代品
