特性

• 符合USB 1.1标准信号开关
• 偏差小于2ns
• -3dB带宽：>300MHz
• 导通电容低于15pF
• 低R_ON (最大)开关
  • 4.5Ω (最大) (+3V电源)
  • 3Ω (最大) (+5V电源)
• R_ON匹配度为0.3Ω (最大) (+3V电源)
• R_ON平坦度为1.2Ω (最大) (+3V电源)
• T_A = +25°C时漏电流<0.5nA
• 高关断隔离：-55dB (10MHz)
• 低串扰：-80dB (10MHz)
• 低失真：0.03%
• +1.8V CMOS逻辑兼容
• +1.8V至+5.5V单电源供电
• 可处理满摆幅信号

产品详情和应用

MAX4721/MAX4722/MAX4723为低电压、低导通电阻(R_ON)、双路单刀单掷(SPST)模拟开关，工作电压范围为+1.8V至+5.5V。这些器件专为USB 1.1及音频开关应用设计。

MAX4721/MAX4722/MAX4723具有4.5Ω R_ON (最大)，平坦度为1.2Ω、通道间匹配度为0.3Ω。这些新型开关确保工作于+1.8V至+5.5V单电源，完全定义在3V或5V。另外，这些开关提供接通前先断开(1ns)特性，+2.7V供电时t_ON小于80ns、t_OFF小于40ns。+2.7V至+3.6V供电时，数字逻辑输入兼容于+1.8V逻辑。

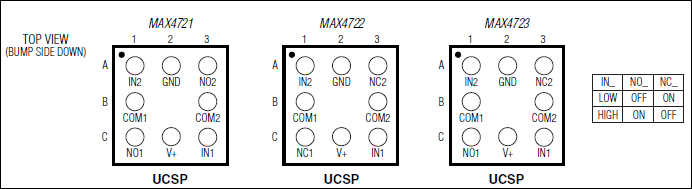

这些开关提供晶片级封装(UCSP™)，大大降低了对PCB面积的要求。芯片仅占1.52mm x 1.52mm的面积，具有3 x 3焊球阵列，焊球倾斜度0.5mm。另外，这些开关也提供8引脚µMAX®封装。

应用

• 音频/视频信号切换
• 电池供电设备
• 通信电路
• 低电压数据采集系统
• 采样保持电路
