特性

• 与DG411/DG412/DG413引脚兼容
• 低导通电阻（典型值：6.5Ω）
• 确保通道间R_ON匹配（最大值：1.5Ω）
• 指定信号范围内确保R_ON平坦度（最大值：2Ω）
• 保证ESD保护> 2000V（方法3015.7）
• 串扰> 96dB (20kHz)
• 单电源供电：+4.5V至+30V双电源供电：±4.5V至±20V
• 轨到轨信号处理

产品详情和应用

Maxim的MAX312/MAX313/MAX314模拟开关具有低导通电阻（最大值：10Ω），通道间导通电阻匹配为1.5Ω。这些开关在两个方向上的导电性能相同，在整个温度范围内具有较低漏电流（+85°C时为2.5nA）。其功耗低，ESD耐受性能大于2000V（方法3015.7）。

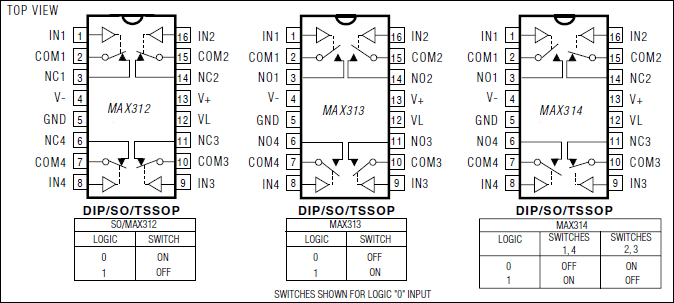

MAX312/MAX313/MAX314均为四通道单刀单掷(SPST)模拟开关。MAX312为常闭(NC)式，MAX313为常开(NO)式。MAX314具有两个NC开关和两个NO开关。所有三款器件均采用+4.5V至+30V单电源或±4.5V至±20V双电源供电。

应用

• 音频信号路由
• 航空电子
• 通信系统
• 数据采集
• PBX/PABX系统
• 采样保持电路
• 测试设备
