特性

• 符合USB 2.0全速(12MB)和USB 1.1信号开关要求
• 可切换大于V_CC的信号
• 0.1ns偏差
• 3.5Ω/7Ω导通电阻
• -3dB带宽：135MHz
• +2V至+5.5V的电源范围
• 与1.8V逻辑兼容
• 低电源电流
  • 1µA (MAX4852)
  • 5µA (MAX4850)
  • 10µA (MAX4850H/MAX4852H)
• 提供节省空间(3mm x 3mm)的16引脚TQFN封装

产品详情和应用

MAX4850/MAX4850H/MAX4852/MAX4852H系列是双路SPDT (单刀/双掷)开关，工作在+2V至+5.5V单电源，可以处理大于电源摆幅的信号。这些开关具有3.5Ω或3.5Ω/7Ω的低导通电阻与低导通电容，可理想用于音频与数据信号的切换。

MAX4850/MAX4850H配置为两个SPDT开关，具有两个比较器，用于耳机检测或静音/传送按键功能。MAX4852配置为两个SPDT开关，不具备比较器，用于1µA的低电源电流。

对于超摆幅应用，这些器件提供信号通过或高阻两种选择。对于MAX4850/MAX4852，即使在超出正电源摆幅的情况下，信号(高达5.5V)也可以不失真地通过开关。对于MAX4850H/MAX4852H，当输入信号超出电源摆幅时，开关输入变为高阻状态。

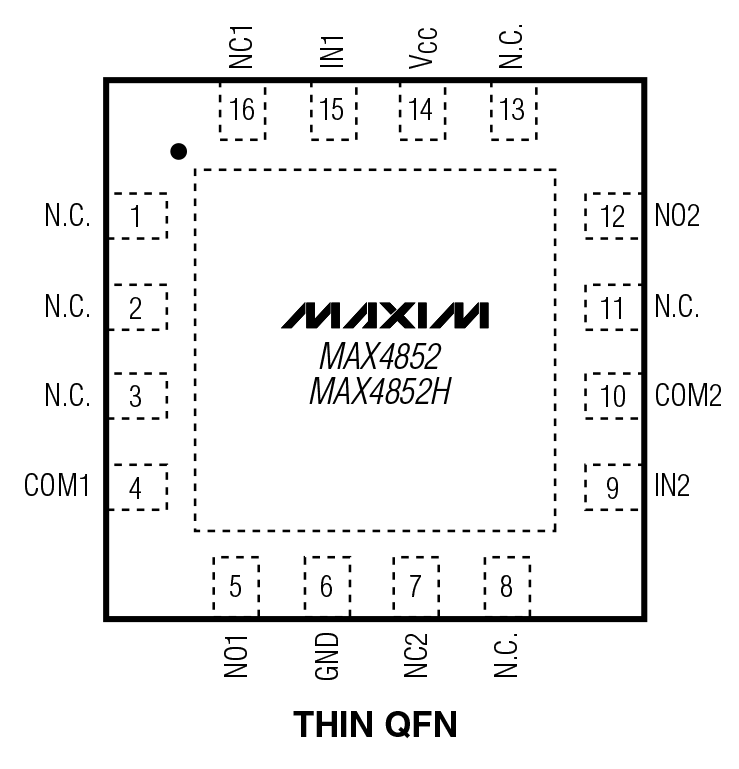

MAX4850/MAX4850H/MAX4852/MAX4852H提供节省空间的(3mm x 3mm)、16引脚TQFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 音频信号切换
• 蜂窝电话
• 笔记本电脑
• PDA及其它手持设备
• USB开关
