ADI亚德诺 ADG1419 产品介绍

2026-03-09 0次

特性

最大导通电阻：2.1 Ω
导通电阻平坦度(25°C)：0.5 Ω（最大值）
连续电流最高达390 mA
额定电源电压：+12 V、±15 V、±5 V

无需V_L 电源
3 V 逻辑兼容输入
轨到轨工作

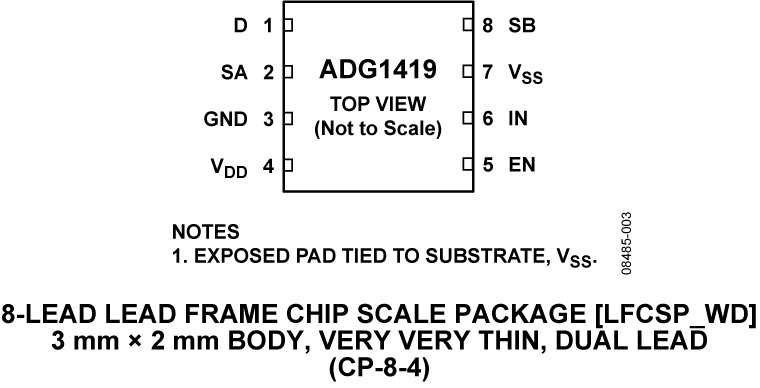

8引脚MSOP和8引脚、
3 mm × 2 mm LFCSP封装。

产品详情和应用

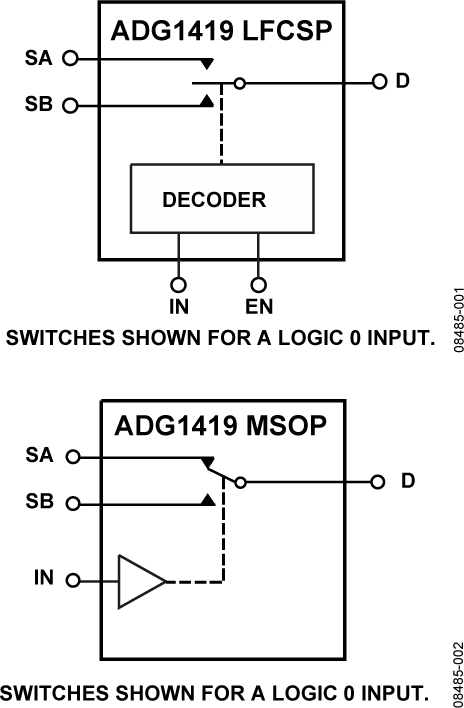

ADG1419是一款单芯片iCMOS® 器件，内置一个单刀双掷(SPDT)开关。LFCSP封装器件提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

iCMOS （工业CMOS）是一种模块式制造工艺，集高电压CMOS（互补金属氧化物半导体）与双极性技术于一体。通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是其它高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS器件不但可以承受高电源电压，同时还能提升性能、大幅降低功耗并减小封装尺寸。

导通电阻曲线在整个模拟输入范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。iCMOS 结构可确保功耗极低，因而这些器件非常适合便携式电池供电仪表。

当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。ADG1419为先开后合式开关，适合多路复用器应用。

产品特色

最大导通电阻(25°C)：2.4 Ω
极低失真。
3 V逻辑兼容数字输入： V_INH = 2.0 V, V_INL = 0.8 V
无需VL逻辑电源
8引脚MSOP和8引脚、3 mm × 2 mm LFCSP封装

应用

自动测试设备
数据采集系统
电池供电系统
继电器替代方案
采样保持系统
音频信号路由
视频信号路由
通信系统
