ADI亚德诺 ADG436 产品介绍

2026-03-09 0次

特性

最大额定电源电压：44 V
模拟信号范围：V_SS 至V_DD
低导通电阻：12 Ω（典型值）
低导通电阻差（ΔRon）：3 Ω（最大值）
低导通电阻匹配：2.5 Ω（最大值）

低功耗
低泄漏电流：5 nA（最大值）
快速开关时间
接通时间t_on < 175 ns
断开时间 t_off < 145 ns
低电荷注入：10 pC
先开后合式开关动作

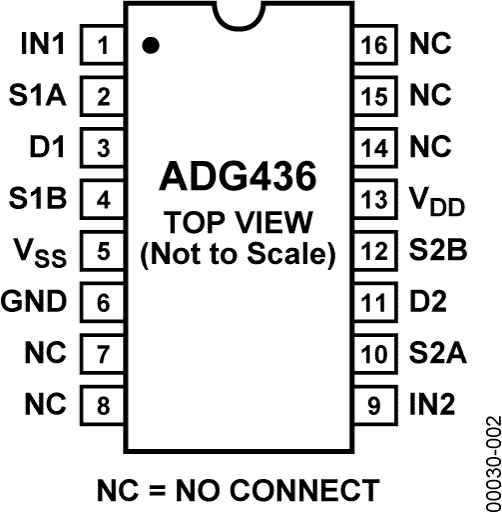

16引脚DIP和SOIC封装

产品详情和应用

ADG436是一款单芯片CMOS器件，内置两个独立可选的单刀双掷（SPDT）开关。它采用LC²MOS 工艺设计，具有低功耗、高开关速度和低导通电阻特性。

接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。所有开关均为先开后合式，适合多路复用器应用。设计本身具有低电荷注入特性，当切换数字输入时，可实现较小的瞬变。
