特性

• 电荷注入：10pC（最大值）
• 电荷注入匹配：2pC（最大值）
• 175Ω信号路径，采用±15V电源
• 确保先开后合式开关动作
• 轨到轨信号处理
• 转换时间< 100ns，±15V电源
• 1µA电流消耗(MAX4527)
• >2kV ESD保护（方法3015.7）
• TTL/CMOS兼容型输入
• 采用小型8引脚µMAX^®封装

产品详情和应用

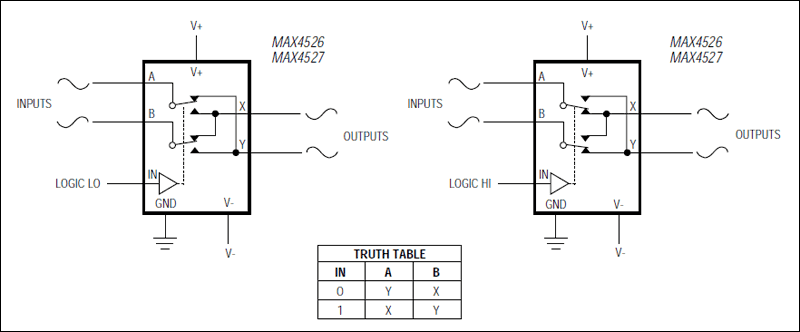

MAX4526/MAX4527是配置为相位反转开关的CMOS模拟IC。MAX4526针对斩波放大器等高速应用进行了优化，而MAX4527针对低功耗应用进行了优化。

MAX4526/MAX4527采用+4.5V至+36V单电源或±4.5V至±18V双电源供电。开关间导通电阻（最大175Ω）匹配至8Ω（最大值）。每个开关均可处理轨到轨模拟信号。+25°C时最大漏电流仅为0.5nA，+85°C时为10nA。

所有数字输入的逻辑阈值为0.8V至2.4V，确保TTL/CMOS逻辑兼容。

应用

• 音频信号路由
• 平衡调制器/解调器
• 斩波稳定型放大器
• 数据采集
• 测试设备
